华强盛电子导读：网络变压器线材要求及网络变压器抽头设计
一，网络变压器线材
网络变压器线材所使用的是漆包线
漆包线是在各种导体线材表面涂上一层或多层之绝缘漆膜，经烘乾成形。依涂料、漆膜厚度，而各有不同之特性和用途。它主要用途为电机、电子产品、零组件线圈用。
漆包线线材依其coating材质可分UEW与SFBW两种
1.UEW耐温等级为ULB级135℃， 製程上预焊温度为360℃/2秒
2.SFBW耐温等级为ULF级155℃， 製程上预焊温度为400℃/2秒
漆包线线材依coating层厚度由厚到薄可分为四个等级分别为0123种线，其中0种线是coating层最厚的一种线，可耐3500Vrms. 产品设计应採用0种线，但目前一般网络变压器产品用的是2种线
.
网络变压器产品的实用线径为ψ0.08、0.09与0.1mm(此尺寸是指未包含coating层之裸线)
为了方便分辨线材以颜色做区分.常用的颜色为N(Nature)金、B(Blue)蓝、R(Red)红、G(Green)绿
在产品设计上常使用称为挑线的製程对于许多高频特性都有帮助.

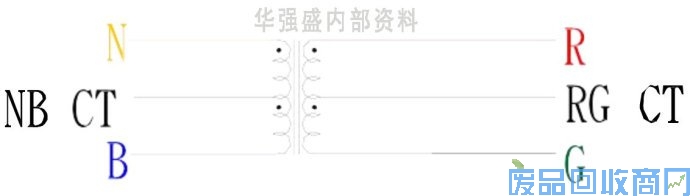

如下图所示变压器的一侧为N&B线（金蓝线）;另一侧则为R&G线（红绿线）(NBCT指N&B共同中间抽头;CT:CenterTap)

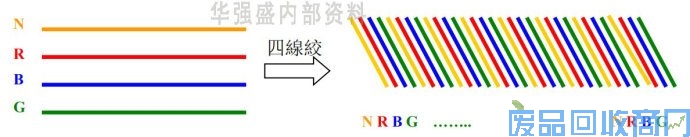

将一次侧与二次侧的线材交错依颜色N、R、B、G排列，然后再绞线， 如下图所示
二，网络变压器抽头设计

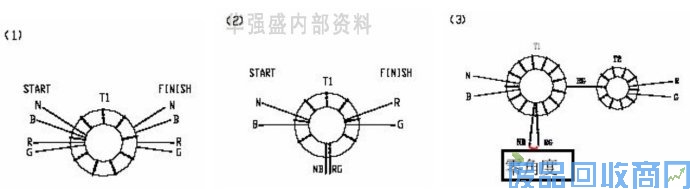

在产品设计上常使用下列两种抽头的製程，其中零角度有较好的特性因此被广为运用
设计产品时应以零角度为主

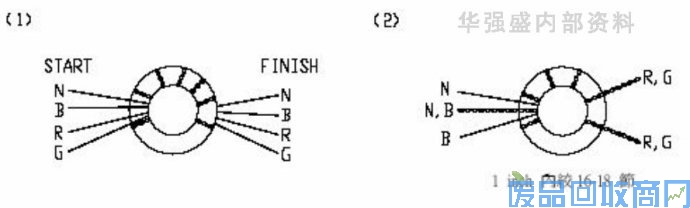

1抽头零角度

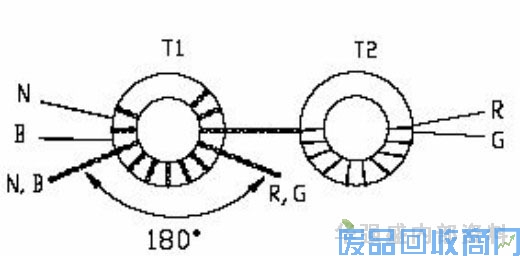

2.抽头180度

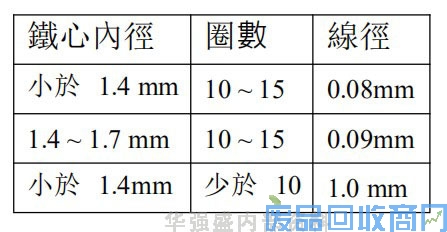

考量製程方便Transformer常用铁心大小与圈数所相对应的建议线径如下

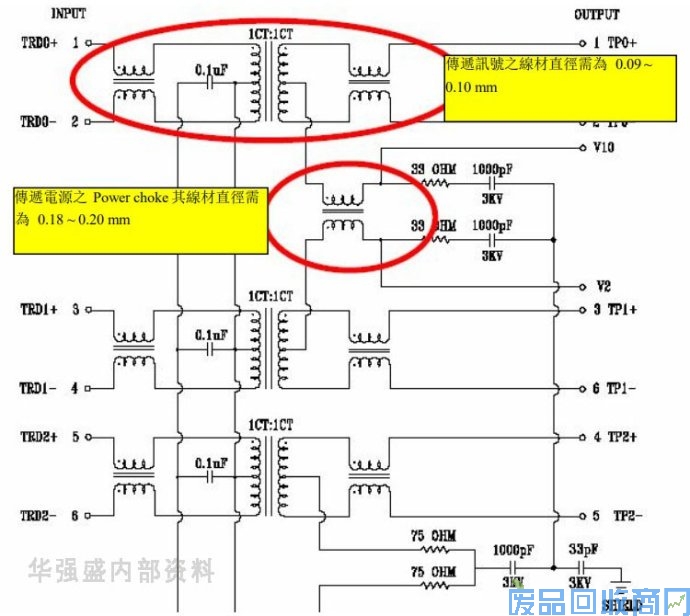

在设计POE产品时，其传递讯号的线材需ψ0.09~0.10mm.而传递电源的线材则需ψ0.18~0.20mm如下图所示
传递讯号之线材直径需为0.09~0.10mm
传递电源之Powerchoke其线材直径需为0.18~0.20mm
