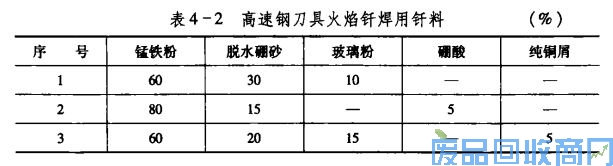

高速钢刀具钎焊后要进行淬火，所以要用熔点较高的钎料。这种钎料主要由低碳或中碳锰铁组成，然后再加脱水硼砂等其他成分，见表4-2。配制时将各种成分的原料捣成粉末并过100～120目筛子，按质量分数配好，搅拌均匀即可使用。钎焊工艺可分以下几步进行：
(1)先在刀槽上洒上一层脱水硼砂，送人焦炭炉中加热至硼砂熔化，然后取出刀杆再用加压棒拨去刀槽中的氧化皮。
(2)在刀槽上放一层钎料，厚度为2ram左右，再放高速钢刀片，侧面钎缝也放些钎料，然后送入焦炭炉中加热。
(3)刀具继续升温，当钎料熔化像汗珠往下淌时(1250～1300℃)，即用钳子取出刀具，用螺旋压力机加压钎焊。
(4)加压后的刀具，用钳子夹住插入锭子油中不断搅动进行淬火，待刀具冷至300℃左右，可从油中取出在空气中冷却。
(5)在560℃炉中，保温1—2h进行回火。最好能回火3次，回火后刀具硬度可达60～64HRC。其他各种类型刀具、测量工具等，均可参照硬质合金或高速钢钎焊工艺进行钎焊。
