硬质合金喷嘴制造工艺较金属喷嘴复杂得多，成本相对较高，但使用寿命较长，在相同使用条件下比金属喷嘴寿命高。硬质合金材料具有较高的强度和韧性，导热性好，其硬度高于金属材料；硬质合金喷嘴的冲蚀磨损率比金属喷嘴小得多，其抗冲蚀性能高于金属喷嘴。但硬质合金的硬度高、韧性低，加工工艺性较差，因此不适合制作结构复杂的喷嘴。实际应用中，通常把硬质合金制成环状或块状镶嵌在喷嘴某些磨损严重的部位上。如美国、加拿大等国家使用的Y形喷嘴以及我国的多级喷嘴是在喷嘴易磨损的部位镶嵌硬质合金。

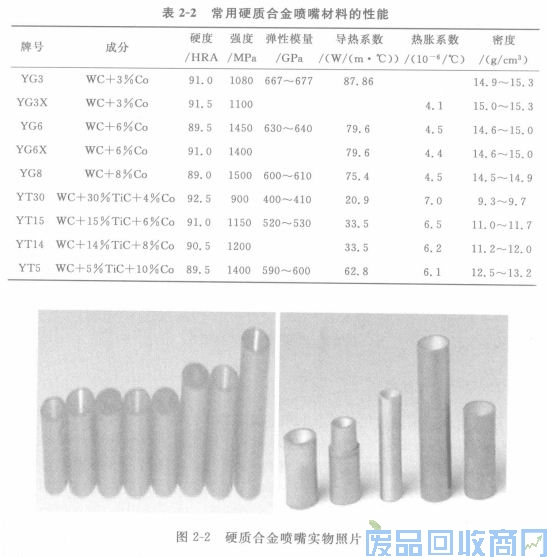

硬质合金按主要化学成分可分为：钨钴类(YG)、钨钴钛类(YT)和添加稀有碳化物类(YW)三类，它们各有优缺点，主要成分为碳化钨(WC)、碳化钛(TiC)、碳化钽(TaC)、碳化铌(NbC)等，常用的金属黏结相是Co。YG类硬质合金的常用牌号有YG3、YG3X、YG6、YG6X和YG8等；YT类硬质合金常用牌号有YT5、YT14、YT15及YT30等；YW类硬质合金常用牌号有YW1和YW2。表2-2为常用硬质合金喷嘴材料的性能。图2-2为硬质合金喷嘴的实物照片。
