0 引言
在高压变频器正常运行过程中，如果功率单元出现故障，一般的实现方法是将此故障功率单元旁通，同时让其它两相相应的功率单元也同时旁通，这样使变频器A、B、C 三相输出相电压相等，从而保证线电压相等，使电机的三相电流平衡。但是在旁通过程中，由于同时旁通掉3个功率单元，所以电流冲击较大，可能造成系统过流停机。并且在旁通后高压变频器的输出功率降低较多，因此使电机输出功率减小。
1 中性点偏移技术原理分析

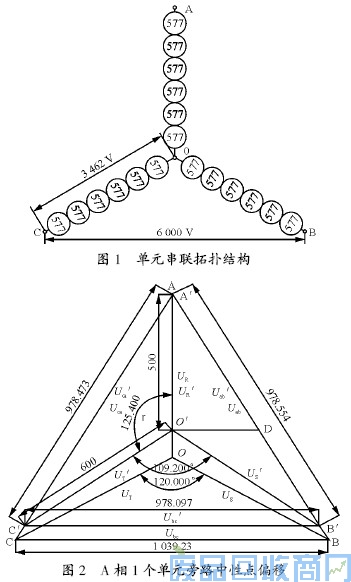

目前国内生产的高压变频器大多采用功率单元串联叠加多电平，VVVF控制方式。其拓扑结构如图1 所示。A、B、C三相各6 个功率单元，每个功率单元输出电压为577 V，相电压UAO=UBO=UCO=3 462 V，线电压UAB=UBC=UCA=6 000 V。如果出现任意1 个功率单元故障旁通时，势必造成系统不平衡，从而导致系统停机。经过公司研发人员的理论推导及技术分析，提出了“中性点偏移”的方法。
如图2（此图按照等比例1颐5.77所绘）所示，如果A 相有一个功率单元故障旁通掉，中性点由O偏移到O忆（虚拟中性点），经过运算，线电压由原来的1 039.23 V（1 039.23伊5.77=5 996 V）变为978.5 V（978.5伊5.77=5 646），相角度由120毅变为125.4毅和109.2毅。虽然相电压不相等，但是输出的线电压保持相等。这样就保证了电机的三相电流平衡。同理如果出现2 个或3 个单元旁通时，经过复杂运算，也可实现中性点偏移，从而保证输出的线电压相等。
2 FPGA 中各种功能模块的算法实现
中性点偏移的算法实现，主要是通过现场可编程门阵列（FPGA）和数字信号处理器（DSP）来实现的。DSP 主要采集功率单元的故障信息并进行处理后，发出旁通信号、地址和数据信号给FPGA。

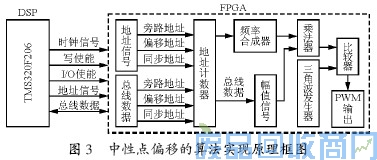

FPGA收到这些数据后，做相应处理。中性点偏移的算法实现原理框图如图3所示。其中，DSP采用TI 公司的TMS320F206，FPGA 采用Altera 公司的EP1C6Q240C8。
2.1 芯片简介
TMS320F206 是TI 公司推出的一种DSP 芯片，它是基于TMS320C5x 之上的高速定点数字处理芯片，具有改进的哈佛结构（程序总线和数据总线分离）、高性能CPU及高效的指令集等特点。其主要特性有：CPU具有32 位CALU、32 位累加器、16伊16 位并行乘法器、3 个移位寄存器、8 个16 位辅助寄存器。存储器具有224 kB 可寻址存储空间、544 B片内DRAM、4 kB 片内SRAM 或32 kB片内快闪存储器。指令速度可达25 ns单指令周期。外围电路有软件可编程定时器、软件可编程等待状态发生器、片内锁相环时钟发生器、同步和异步系列串口等。
EP1C6Q240C8是Altera 公司推出的主流低成本FPGA-Cyclone系列。Cyclone器件采用0.13 滋m的工艺制造，其内部有2 个锁相环（PLL）、20 个M4K RAM块、具有5 980个LE 的逻辑容量、最大用户I/O 为185、支持高速LVDS 接口，性能可达到311 Mb/s。
