钨钛钴类硬质合金(代号YT)除含wc和Co外，还含有TiC 5%～30%，常用的牌号有YT5、YTl4、YTl5、YT30等。牌号中的Y表示硬质合金，T表示TiC，T后面的数字表示TiC含量。
①硬度 YT类硬质合金的硬度之所以高于YG类，是因为TiC的硬度(3200HV)比WC的硬度(2400HV)高的缘故。硬质合金中含TiC愈多，则硬度愈高，耐磨性就愈好，抗月牙洼磨损能力也愈强。例如，YT5的硬度为89HRA，YTl5为91HRA，YT30则为92、5HRA。
②强度当含钴量相同时，YT类硬质合金的抗弯强度比YG类低，而且碳化钛含量愈高，强度就愈低。例如，含钴量均为6% 的YTl5和YG6比较，前者的抗弯强度为115kg/mm2，比YG6低30 kg/mm2。YT30的抗弯强度仅为90kg/mm2，比YTl5还低25kg/mm2。
③冲击韧性YT类硬质合金的冲击韧性比YG类还要低。随着TiC含量的增加，冲击韧性则降低。例如，YTl4的冲击韧性为0.07kg·m/cm2，YT30则为0.03kg·m/cm2。由于YT类硬质合金的冲击韧性更差，因此更不能承受大的冲击和振动。
④导热性TiC的热导率比WC的热导率更低，故YT类硬质合金的导热性比YG类的更差。例如，YTl5的热导率还不及YG6的一半，而且硬质合金中含TiC愈多，其导热性也愈差。
⑤黏结性TiC可提高硬质合金的黏结温度(表2-9)，阻止硬质合金元素的扩散。YT类硬质合金发生黏结的开始温度为700 900℃，发生扩散的开始温度为1000℃左右，其抗黏结能力比YG类要好。

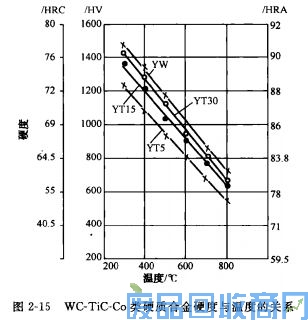

⑥耐热性 YT类硬质合金的耐热性高于YG类。TiC含量愈高，硬质合金的耐热性也愈好。YT 30的高温硬度高于YTl5，更高于YT5。随着温度的升高，YT类硬质合金的硬度也会下降，如图2—15所示。在800。C时的硬度相当于常温时的35%～45%。TiC含量愈高，则硬度下降的幅度就愈小。
YT类硬质合金的抗弯强度虽然也随温度的升高而下降，但其变化较小。如YT30即使在1000"C的高温下仍具有常温时的强度值。YT类硬质合金的抗氧化能力也高于YG类。在高温下，YT类硬质合金的氧化损失比YG类小很多，而且含TiC愈多，其抗氧化能力也愈强。
由于不同牌号硬质合金的耐热性不同，允许的切削速度也不相同。在其他条件相同时，YT30的切削速度可比YTl5提高40%～50%，而YT5的切削速度则为YT15的60%～70%。
