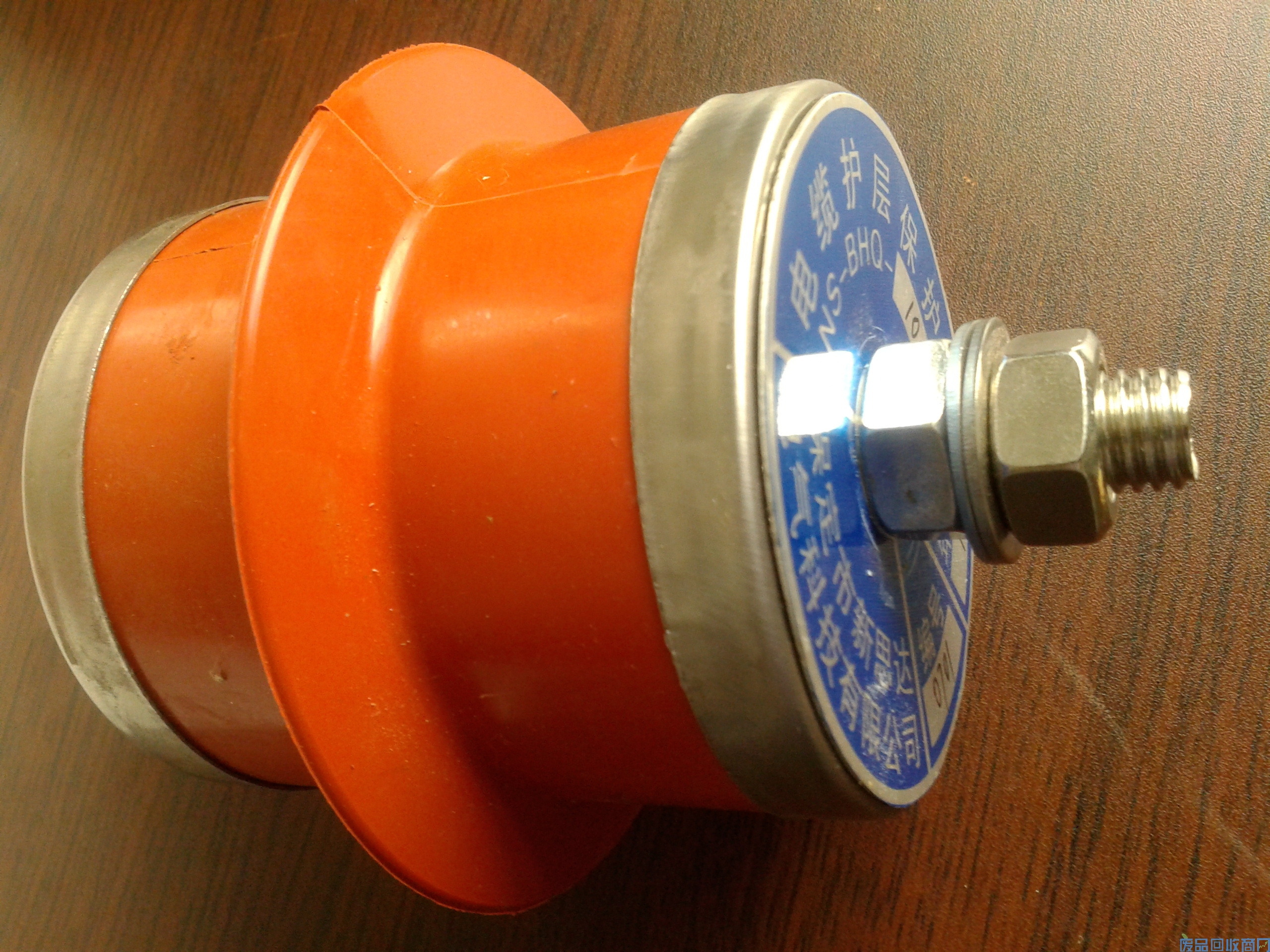

电缆护层保护器一般安装在电缆线路交叉互联箱体内和接地保护箱
1、电缆护层保护器的作用
1）限制电缆线路金属护层中的工频感应电压
——在电缆线路正常工作状态时，高压电缆护层保护器呈现高电阻状态，截断电
缆金属护层中的工频感应电流回路 。
2）迅速减小电缆线路金属护层中的工频和冲击过电压
——当电缆线路出现接地故障、雷电过电压或内部过电压导致金属护层中出现很
高过电压时，电缆护层保护器呈现出低电阻导通状态，使得故障电流经保护器迅速泻入
大地
2、电缆护层保护器的选择
1）可能最大冲击电流作用下的残压, 不得大于电缆护层冲击耐压电压被1. 4 所除
数值(计入绝缘配合系数) 。
2）可能最大工频过电压在5s 作用下, 应能耐受, 不击穿或损坏。
3）可能最大冲击电流累积作用20 次后, 保护器不得损坏。
3、电缆护层保护器的性能
常用残工比K 来表示护层保护器的保护性能：
保护器的残工比K 愈小, 则保护性能愈好。
