货机常见集装箱和集装板图解(含组板和装机视频)

日期:2019-04-04来源:12米集装箱回收发布人:新闻人 阅读:0

原标题:货机常见集装箱和集装板图解(含组板和装机视频)

目录

集装器的分类

集装器的编号

集装器的特点

常见的集装箱和集装板图解

集装器的分类

按注册与非注册划分

①注册的飞机集装器:注册的飞机集装器是国家政府有关部门授权集装器生产厂家生产的,适宜于飞机安全载运的,在其使用过程中不会对飞机的内部结构造成损害的集装器。

②非注册的飞机集装器:非注册的集装船是指未经有关部门授权生产的,未取得适航证书的集装器,非注册的集装器不能看作飞机的一部分。因为它与飞机不匹配,一般不允许装入飞机的主货舱,它仅适合于某些特定机型的特定货舱。

按用途分类

①集装板(PALLET)

集装板是具有标准尺寸的,四边带有卡销轨或网带卡销限,中间夹层为硬铝合金制成的平板,以使货物在其上码放。网套是用来把货物固定在集装板上,网套是靠专门的卡锁装置来固定。

②集装箱

非结构式集装箱:无底、前端敞开,套到集装板及网套之间。

结构式集装棚:与集装板固定成一体,不需要网套。

航空集装箱:指在飞机的底舱与主舱中使用的一种专用集装箱,与飞机的固定系统直接结合,不需要任何附属设备。

集装板

集装箱

航空集装器的编号

每个集装器都有IATA编号,编号由十位字母与数字组成,例如AKE12032HU。对应每位含义如下:

第一位:集装器的种类码。

“A”代表经适航审定的集装箱Certified Aircraft Container

“D”代表未经适航审定的集装箱Non-Certified Aircraft Container

第二位:底板尺寸码。

“K”代表底面尺寸为1534mm x 1562mm的集装箱;

“P”代表底面尺寸为1534mm X 1194mm的集装箱。

第三位:箱外形、与机舱相容性码(为适配代码)

“E”适配于宽体机型的底舱,无叉槽;

“N”适配于宽体机型的底舱,有叉槽。

第四~第七位:集装器序号码。由各航司对其所拥有的集装器进行编号。

第八位:校验码,为序列号除以七的余数

第九十位:集装器所属承运人,一般为航司的IATA 二字代码。

举例

集装器的识别代号AKE12032HU

A——经适航审定的集装器代码;

K——集装器底板尺寸1534mm x 1562mm;

E——标准拱外形和适配代码;

12032——集装器序号码和校验码;

HU——集装器所属承运航司海航;

集装器的特点

1必须尽量降低空运集装箱的自身质量,因而构成箱体的材料以铝合金为主,并符合GB/T15140的规定;

2箱体本身及其内部结构均应考虑限动装置,其中包括货物在箱内的限动和箱体在机舱内的限动;

3当机舱内出现快速失压时,箱体的内压要能够与机舱压力相适应,要求箱体至少有5平方厘米/立方米的通气面积;

4箱体的内、外表面要避免出现尖角和棱边以及过于粗糙的表面;

5对于设有叉槽的箱体,进叉口和支承座应能将其承受的载荷传至下底座,但下底座所承受的压力不可超过9.55千帕;

6在箱体外部的适当位置要装有供人力移箱的拉手,每处拉手在任何方向均应当能够承受4449牛的拉力。

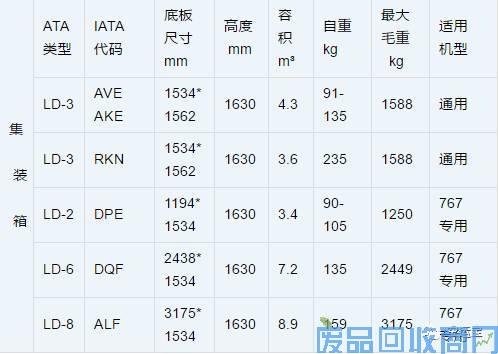

常用的集装箱

航空运输常用的13种航空集装箱与集箱板,主要有AKE,DPE,ALF,AMP,DQF,AMA等等,我们一一来看。

字母

代码

集装器

英文

中文

A+

Certified Aircraft Container

适航审定的集装箱

D+

Non-Certified Aircraft Container

非适航审定的集装箱

F

Non-Certified Aircraft Pallet

非适航审定的集装板

G

Non-Certified Aircraft Pallet Net

非适航审定的集装板网套

J

Thermal Non-structural Container

非结构保温集装箱

M

Thermal Non-structural Aircraft Container

非适航审定的保温集装箱

N

Certified Aircraft Pallet Net

适航审定的集装板网套

P

Certified Aircraft Pallet

适航审定的集装板

R

Thermal Certified Aircraft Container

适航审定的保温集装箱

U+

Non-structural Igloo

非结构集装箱

备注

“+”表示此类集装器不包括保温集装器

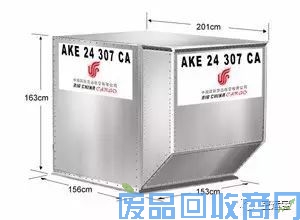

AKE 集装箱

IATA代码:LD3

尺寸(cm):156x154x163

可用容积:4.3CBM

净重:73 kg(布门)/100kg(金属门)

最大毛重:1,588kg

适用机型:B747B747FB747CombiB767B777A330A340等机型下货舱

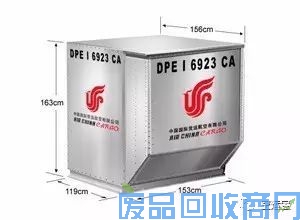

DPE集装箱

IATA代码:LD2

尺寸(cm):119x153x163

可用容积:3.4CBM

净重:100 kg

最大毛重:1,225kg

适用机型:B767下货舱,B747B777下货舱有条件装载

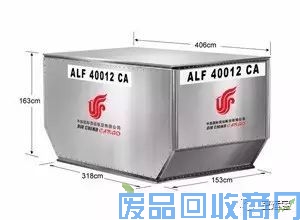

ALF集装箱

IATA代码:LD6

尺寸(cm):318x153x163

可用容积:8.9CBM

净重:160 kg

最大毛重:3,175kg

适用机型:B747B747FB747CombiB777A330A340等机型下货舱

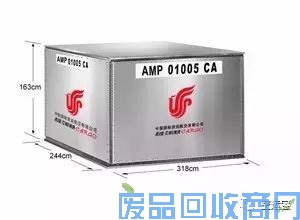

AMP集装箱

IATA代码:AM

尺寸(cm):318x244x163

可用容积:11.5CBM

净重:200 kg

最大毛重:6,804kg

适用机型:B747B747FB747CombiB767B777A330

A340等机型下货舱;B747FB747Combi主货舱

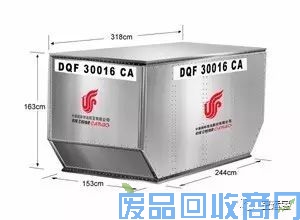

DQF集装箱

IATA代码:LD8

尺寸(cm):244x153x163

可用容积:7.2CBM

净重:125 kg

最大毛重:2,449kg

适用机型:B767下货舱

AMA集装箱

IATA代码:AM

尺寸(cm)318x244x244

可用容积:17.5CBM

净重:379kg

最大毛重:6,804kg

适用机型:B747FB747Combi主货舱

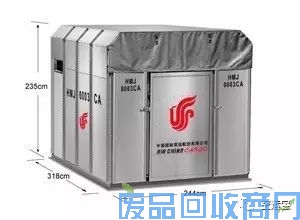

HMJ集装箱

IATA代码:HM

尺寸(cm):318x244x235

可用容积:可装3匹马

净重:805kg

最大毛重:3,800kg

适用机型:B747FB747Combi主货舱

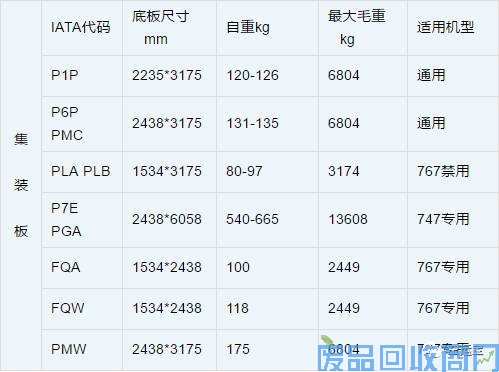

常用的集装板

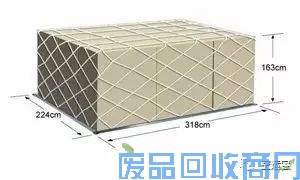

PAG集装板

类型:PA

尺寸(cm):318x224

净重:120 kg

最大毛重:6,033kg

适用机型:B747B747FB767B777A330A340等机型下货舱;B747FB747Combi主货舱、下货舱

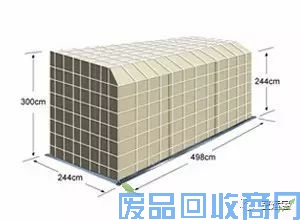

PRA 集装板

类型:PR

尺寸(cm):498x244

净重:400kg

最大毛重:11,340kg

适用机型:B747FB747Combi主货舱

PMC 集装板

类型:PM

尺寸(cm):318x244

净重:135kg

最大毛重:6,804kg

适用机型:B747B747FB767B777A330A340等机型下货舱;B747FB747Combi主货舱、下货舱

PGA集装板

类型:PG

尺寸(cm):606x244

净重:500 kg

最大毛重:13,608kg

适用机型:B747FB747Combi主货舱

FQA集装板

类型:P8

尺寸(cm):244x153

净重:60kg

最大毛重:2,449kg

适用机型:B767下货舱。

FLA 集装板

类型:PL

尺寸(cm):318x153

净重:68kg

最大毛重:3,175kg

适用机型:B747B747FB747CombiB777A330A340等机型下货舱
