光敏电阻在室内光线下的阻值约20kΩ。当受到激光管照射时，它的电阻将小于1kΩ。于是，笔者用10kΩ的电阻和光敏电阻串联，进行分压。当有激光照射时，单片机读取光敏电阻的电压（3/11，约 0.27V），此时它的逻辑电平为0。当无激光照射时，单片机读取光敏电阻的电压，约（3/30）×20=2V，这时它的逻辑电平为1。
这样，当我们遮挡激光的光线时，就能在电路中产生开关的效果。音符是如何产生的呢？人耳能听到的声音频率为20Hz~20kHz，竖琴音符频率当然也在这个范围。只是，不同的音符，有着自己固定的频率。通过51单片机自带的16位定时器就可以产生上述音频。例如竖琴的标准音la为440Hz。通过计算可知，它的半周期为1136μs。这样，只要在半周期时跳变引脚电平，就可以产生440Hz的方波了。再经过电声转换元件（蜂鸣器），就可以产生标准音la 了，其他音符也是这样产生的。

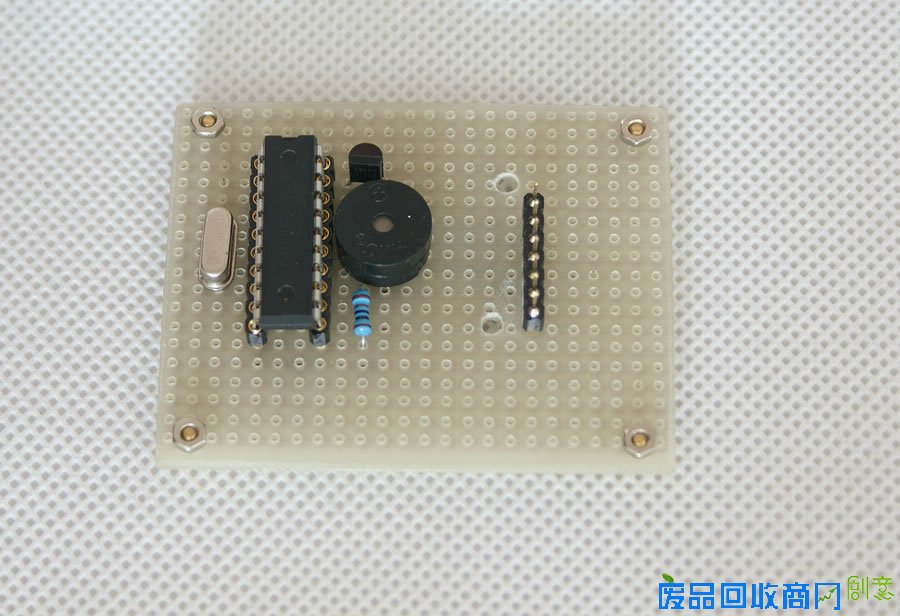

51单片机底板

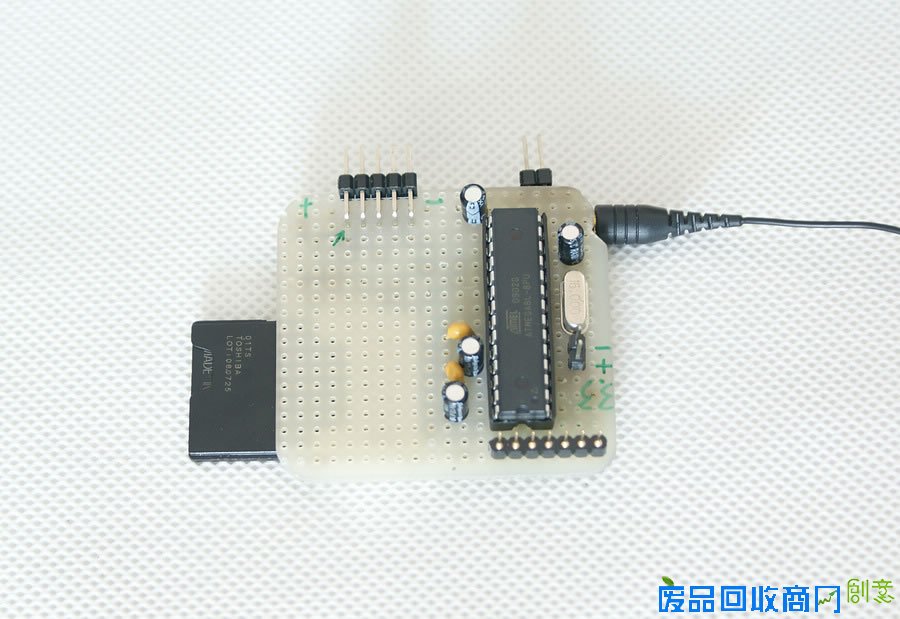

AVR单片机底板

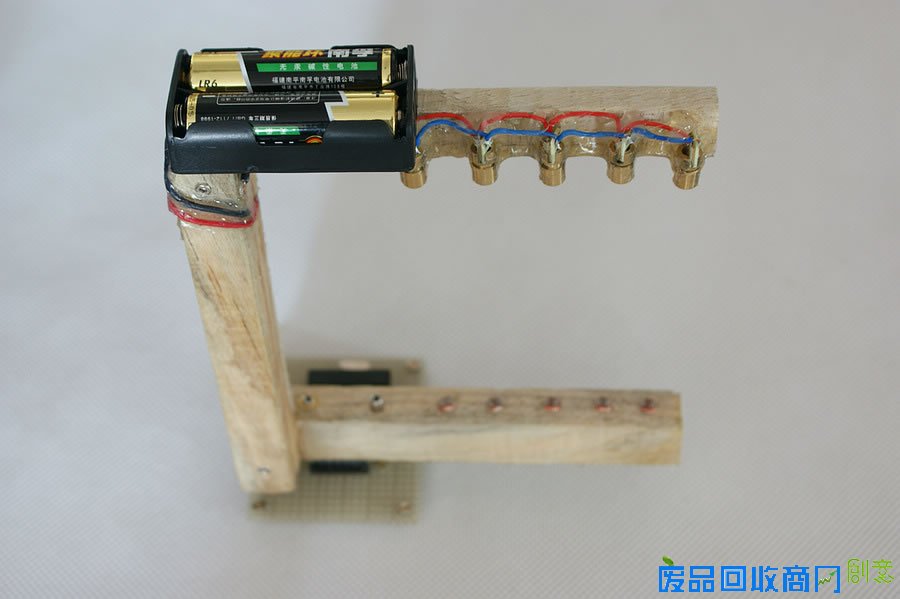

激光竖琴的结构
采用51单片机的电路使用了AT89C2051单片机，在P3.7引脚上连接发声元件，即无源蜂鸣器。通过三极管放大电流，使音乐更响亮。其余部分是51 单片机的最小系统。电路的电源用2节5号电池。大家可能会认为，这个音符没有音色啊。因此，我又对这个51单片机做的发声底座进行了改变，用M8单片机重新设计了发声的底座。使用新设计的M8单片机电路，我们可以将音色文件放到SD卡中，大家根据自己的喜好，放入喜欢的音符，如钢琴、二胡、吉他等。不过，音符需要自己用电脑事先录制，并保存为8位的WAV文件，文件名为D、R、M、F、S、L、X。程序会判断哪根激光被阻挡，播放相应的音符文件。声音通过 M8单片机的OC1A、OC1B产生。只要把音频输出的OCR1A、OCR1B和音响或耳机连接，就能听到响亮的音符了。
