国外牛人利用矿泉水diy电动船制作教程

标签:疯狂电子日期:2012-10-10 11:23小编:好男人热度:

这将显示您如何建立机器人乘船从廉价和易于使用的材料,我想这也是一个很好的例子重复使用矿泉水瓶。

我用了两个矿泉水瓶,晶型塑料,两个马达和螺旋桨,磁带,一箱,电池和一个motoruino的 (Arduino的的克隆设计工作的电机,伺服系统和传感器)。

第1步 所需材料:

两个水壶

两个简单的直流电动机

两个螺旋桨

隔离带

motoruino(或任何其他的微控制器和一个h-桥)

电池

矿泉水瓶制作电子船

步骤2 将电机和螺旋桨分别安装


1.瓶盖取出并插入电机在它嘴上(如果你看到电机和塑料之间有足够的空间,你可以使用一些绝缘胶带)。

2.使用多晶型物以密封瓶子。 如果这是您第一次使用这种材料,你可能会发现这些教程有帮助:

http://letsmakerobots.com/node/4070

http://letsmakerobots.com/node/1206

http://letsmakerobots.com/node/14041

http://letsmakerobots.com/node/13950

http://letsmakerobots.com/node/16319

http://letsmakerobots.com/node/22005

http://letsmakerobots.com/node/23003

http://letsmakerobots.com/node/23172

http://letsmakerobots.com/node/26532

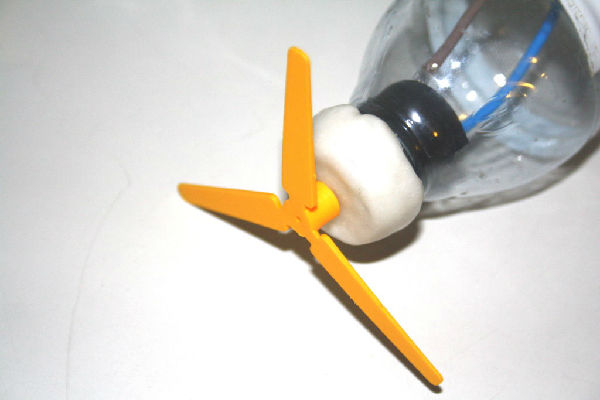

3.将螺旋桨

为矿泉水瓶安装螺旋桨

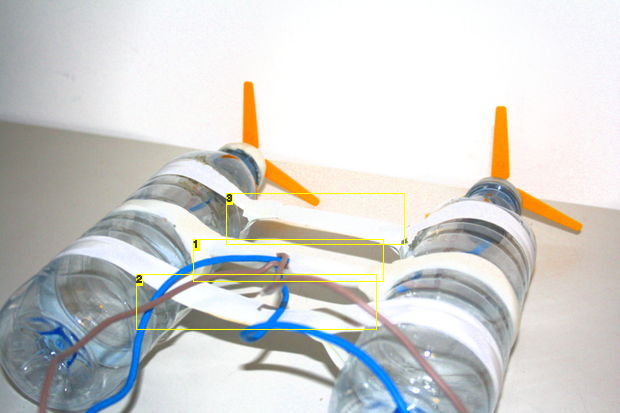

步骤3 将两瓶链接

我用的多晶型挤压管传递给结构,并通过电机的电线和绝缘胶带,支持框。

图像说明

变形术挤压管:http://letsmakerobots.com/node/23172

绝缘胶带

绝缘胶带

安装固定

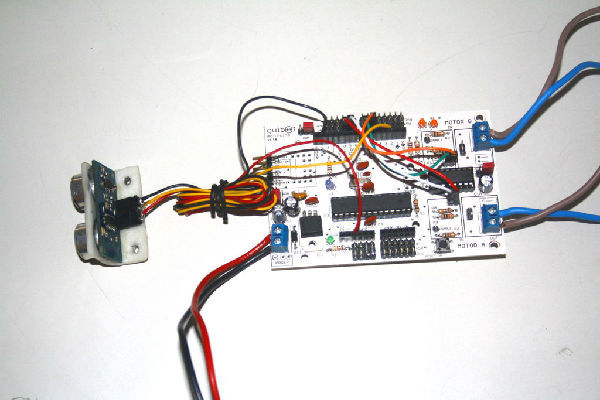

第4步 电子安装

如果您使用一个motoruino,你只需要连接电池和电机的线板。 如果您使用的是正常的Arduino,你将不得不使用屏蔽或安装在H-桥电路试验板。

我用了一个SFR05声纳,如果你使用它太,检查这个例子: http://www.robot-electronics.co.uk/htm/arduino_examples.htm SRF05超声波游侠

电子安装

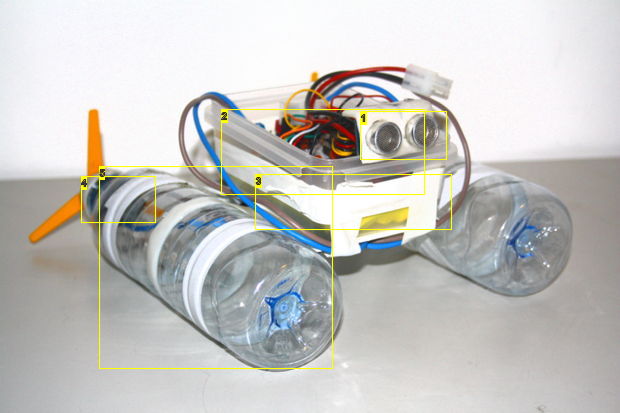

第5步 制作完成,玩得开心!

声纳

Motoruino

电池

电动机

水瓶!

电动船制作完成
