一、600W正弦波逆变器电路原理：
该逆变器分为四大部分，每一部分做一块PCB板。分别是“功率主板”、“SPWM驱动板”、“DC-DC驱动板”、“保护板”。
1.功率主板：
功率主板包括了DC-DC推挽升压和H桥逆变两大部分。
该机的BT电压为12V,满功率时，前级工作电流可以达到55A以上，DC-DC升压部分用了一对190N08,这种247封装的牛管，只要散热做到位，一对就可以输出600W,也可以用IRFP2907Z,输出能力差不多，价格也差不多。主变压器用了EE55的磁芯，其实，就600W而言，用EE42也足够了，我是为了绕制方便，加上EE55是现存有的，就用了EE55.关于主变压器的绕制，下面再详细介绍。前级推挽部分的供电采用对称平衡方式，这样做有二个好处，一是可以保证大电流时的二个功率管工作状态的对称性，保证不会出现单边发热现象；二是可以减少PCB反面堆锡层的电流密度，当然，也可以大大减小因为电流不平衡引起的干扰。高压整流快速二极管，用的是TO220封装的RHRP8120,这种管子可靠性很好，我用的是二手管，才1元钱一个。高压滤波电容是470uf/450V的，在可能的情况下，尽可能用的容量大一些，对改善高压部分的负载特性和减少干扰都有好处。
H桥部分用的是4个IRFP460,耐压500V,最大电流20A,也可以用性能差不多的管子代替，用内阻小的管子可以提高整机的逆变效率。H桥部分的电路采用的常规电路。

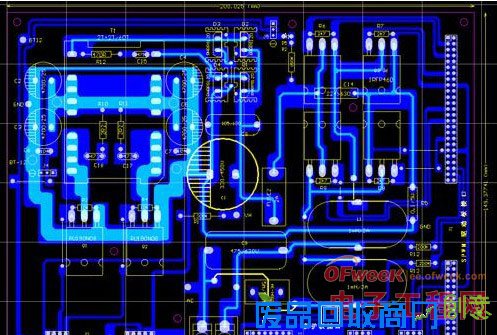

下面是功率主板的PCB截图，长宽为200X150MM，因为这部分的电路比较简单，所以，我没有画原理图，而是直接画了PCB图。
2. SPWM驱动板
和我的1KW机器一样，SPWM的核心部分采用了张工的TDS2285单片机芯片。关于该芯片的详细介绍，这里不详说了，大家可以自行查找相关资料。U3,U4组成时序和死区电路，末级输出用了4个250光藕，H桥的二个上管用了自举式供电方式，这样做的目的是简化电路，可以不用隔离电源。
因为BT电压会在10-15V之间变化，为了可靠驱动H桥，光藕250的图腾输出级工作电压一定要在12-15之间，不能低于12V,否则可能使H桥功率管触发失败。所以，这里用了一个MC34063（U9），把BT电压升至15V（该升压电路由钟工提供），实验证明，这方式十分有效。
整个SPWM驱动板，通过J1,J2插口和功率板接通，各插针说明如下：
J2:
2P-4P; 7P-9P; 13P-15P; 18P-20P 分别为H桥4个功率管的驱动引脚。
23P-24P为交流稳压取样电压的输入端。
J1:
1P为2285输出至前级3525第10P的保护信号连接端，一旦保护电路启动，2285的12P输出高电平，通过该接口插针到前级3525的10P,关闭前级输出。
6P-7P-8P为地GND.
9P接保护电路的输出端，用于关闭后级SPWM输出。
10P-11P接BT电源。

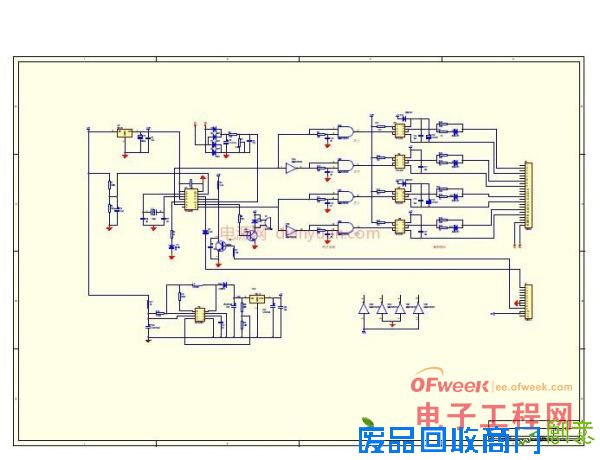

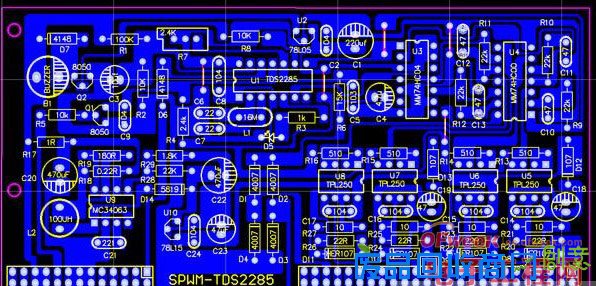

下面是SPWM驱动板的电原理图和PCB截图：
SPWM驱动板原理图 :
