扩大硬质合金铣刀的应用

日期:2017-06-08来源:数控刀具回收发布人:钢铁侠 阅读:0
      一般硬质合金铣刀常用在端面铣刀上,为了提高铣削效率,进行高速铣削和强力铣削,现在一些T形槽铣刀、燕尾槽铣刀、花键轴铣刀、立铣刀和圆柱铣刀等也采用硬质合金铣刀。

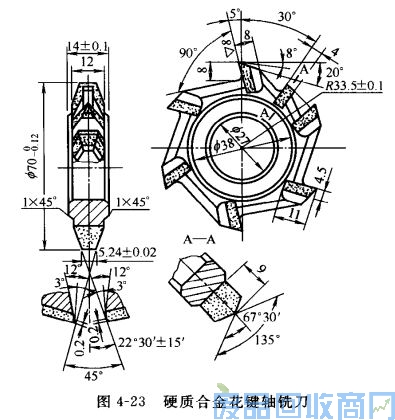

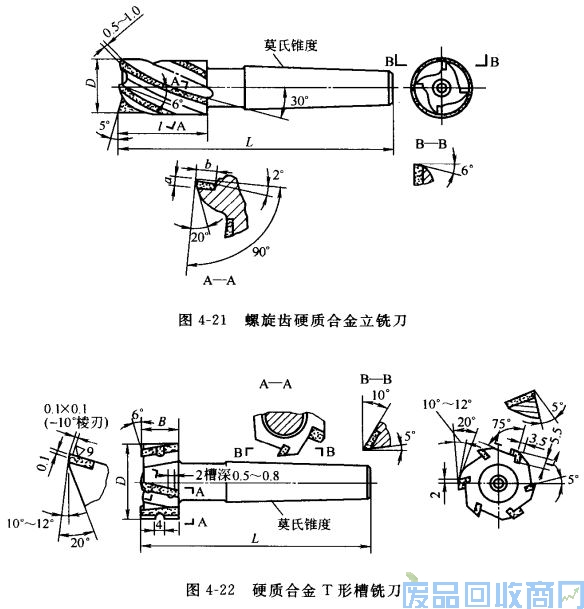

      图4-21是螺旋齿硬质合金立铣刀,是沿普通大螺旋角立铣刀的刃口上镶焊螺旋形硬质合金刀片而成。图4-22是硬质合金T形槽铣刀,其镶焊上六个交错的硬质合金刀片后,在每个刀齿上都开有1~2个分屑槽,减少铣削力,改善散热条件,提高刀具耐用度。图4-23是硬质合金花键轴铣刀,其上均匀分布着六片主铣刀片和一片倒棱刀片。主铣刀片铣花键槽,倒棱刀片倒花键槽两侧的棱。上述三种是整体焊接式硬质合金铣刀。
钨钢知识,钨钢鉴别,碳化钨,钨钢性能

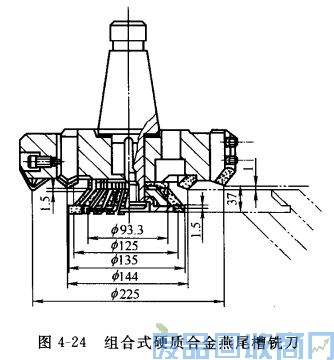

钨钢知识,钨钢鉴别,碳化钨,钨钢性能       图4-24是组合式硬质合金燕尾槽铣刀,属机夹重磨式铣刀。它是由几把不同类型的铣刀组合而成,可对零件上几个表面同时进行铣削加工。可成倍地提高铣削加工效率和准确保证各加工表面的位置精度。
钨钢知识,钨钢鉴别,碳化钨,钨钢性能       可转位立铣刀是用机械夹固方式将硬质合金刀片定位、夹紧于铣刀的刀体上,当切削刃用钝后,只需将刀片转位或更新刀片即可继续使用。这种铣刀具有效率高、寿命长、使用方便和加工质量稳定等优点。它不仅可用硬质合金刀片,也可采用陶瓷材料刀片。

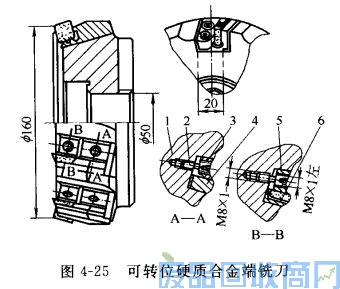

      图4-25是可转位硬质合金端铣刀,采用正方形带后角硬质合金刀片,刀片6和刀垫4分别用楔块5和3由带左右螺纹的内六角双头螺钉2固定在刀体1的槽内,刀片的压紧及松开方便而迅速。

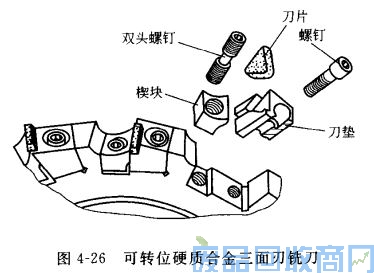

钨钢知识,钨钢鉴别,碳化钨,钨钢性能       图4-26是可转位硬质合金三面刃铣刀,采用三角形带后角硬质合金刀片,靠楔块、螺钉进行夹紧。

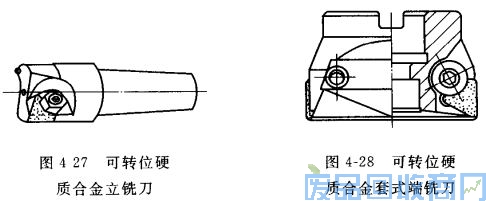

钨钢知识,钨钢鉴别,碳化钨,钨钢性能       图4-27是可转位硬质合金立铣刀,采用三角形带后角硬质合金刀片,靠压板、螺钉进行夹紧。其特点是结构简单、夹紧可靠稳定、刚性较好。
钨钢知识,钨钢鉴别,碳化钨,钨钢性能       图4-28是可转位硬质合金套式端铣刀,采用三角形带后角硬质合金刀片,靠头部为蘑菇状螺钉进行夹紧。其特点是结构简单、制造容易。在普通铣床上使用效果较好。
