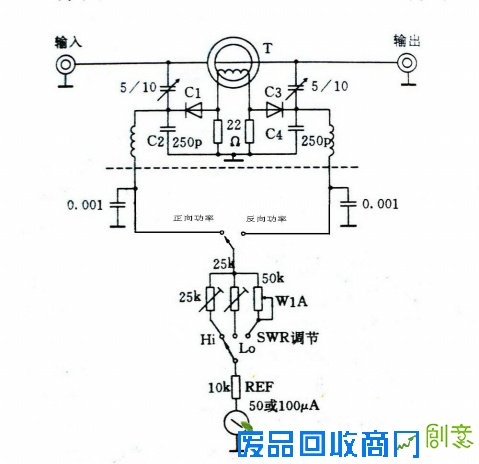

驻波表（SWR表）是调试发信机与天线匹配状况不可缺少的仪表，有关自制SWR表的文章，各种报刊介绍的不少，本文谈一谈具体制作的体会，仅供参考。
表头选取一般是灵敏度高一些较好，这一点不太困难，困难的是互感器磁芯的选取。由于高频磁芯在一些地区不易购到，即使购到也不易测得其优劣，往往因磁芯选取不当而前功尽弃。通过实验，笔者介绍一种磁芯。这种磁芯不但容易得到，而且通过在电视机上试看，也可大致知道其磁芯质量的优劣，做到心中有数。制作时，小心地用镊子将其一边的孔夹碎，然后在油石上磨制成单孔环形。用φ.16mm漆包线在磁环上均匀穿绕50圈左右。由于电视机匹配器磁芯规格不一，质量参差不齐，所以应尽量选用磁孔直径大一些，质量好一点的使用。
调试的关键是在SWR表的输出端接上50Ω无感电阻后，使表的反射电压为零。可先将互感器的次级线圈断开，发射机输出一定功率（约10W左右），开关处于正向功率一侧，调电位器使表针指示满度值，然后将开关扳向另一边，测反射电压值，看是否与上次测得的值一致（满度值），如果不一致，可通过调整微调电容使数值一致，然后接上互感器次级线圈，用增减线圈圈数的办法使表的SWR指示值为零。我在调整时，开始测正向电压指示为10，反向电压指示为8，后将线圈拆去3圈，反向电压指示减小到6，当线圈由50圈拆至36圈时，反向指示为零。一般书中都是用固定电感线圈调电容的办法来校正表的平衡，其实真正做起来比较困难，因为自制互感器时，所选磁芯质量，应该穿绕多少圈，在业余条件下都不易掌握准确，不如固定电容（电容容量在数字表上容易测出），用调电感的方法使表针指零较方便。特别需要说明的是，互感器磁环在初级导体（我用的是一段φ2mm的铜导线）上的位置以及线圈引线的位置都会影响到表针的计数，因此一旦调整好，这些部件都要加以固定。
用上述方法调试好的SWR表还需要进一步进行校准，即将负载电阻分别换成25Ω和100Ω，此时表针均应指示SWR值为2。否则，还需要调整分压电容和电阻，直到达到上述要求为止。
上述步骤结束后，还需要在表面上定出SWR值的刻度。一般是将表面满度值定为10W或100W。根据公式即可算出SWR值在表面上所占的百分比。
例如：SWR=1.5 则 √10+√X /√10-√X=1.5 X≈0.4
也就是，当SWR为1.5时，即有4%的功率被反射回来。
其余类推即可定出表面上几个常用的SWR值，如1.5、2.0、2.5、3.0、4.5等。
一般情况，产品表上3.0以上的SWR值不再标出，但该表为什么要标出一个4.5 SWR值呢？这是因为这只表的调试是在负载等于50Ω的情况下进行的，但实际使用时，有些天线的阻抗却是75Ω，这时所测的数值应该乘以1.5倍才是正确值。4.5正好是75Ω时的3.0。因此标上一个4.5 SWR值，在实际应用时，还是有一定的实用价值的。
顺便说一句，该表制成后要装在一个金属盒内，以防止辐射影响读数的稳定。
