一、制作基于Arduino的自平衡踏板车
制作时间:前后约3星期
制作难度:★★★★☆
GEEK指数:★★★☆☆
双向电梯
1 自平衡踏板车1.0版本
1.1 先展示一些小细节
1.2 元件
1.3 工具
1.4 固定框和马达
1.5 电路
1.6 代码
2 改进版自平衡踏板车(2.0版本)
2.1 建造细节
2.2 元件
2.3 工具
2.4 固定框和马达
2.5 电路
2.6 代码
2.7 DIYer签到处
1 自平衡踏板车1.0版本
前段时间,我看到有人DIY了一只平衡滑板,觉得自己也可以做一个类似的平衡平台来测试一下技术。所以我专门去购买了儿童踏板车的一些后端部件(里面有马达和驱动轮),还有XenonJohn建议的电子元件。
我们可以用和平衡滑板相同的方法在平衡组件上搭一块站立台板,但轮子要分得更开,台板还要旋转90度。
儿童踏板车的后端部件非常小,但速度够快,易于测试。
另外,注意不要有太大的冲撞!比如我们就只少了腿上几块皮,还在墙上戳了个小洞洞。
1.1 先展示一些小细节
现在,我们成功买到了儿童踏板车一些后端部件(马达和驱动轮)和XenonJohn推荐的的电子元件,还弄到了一些三夹板、平面金属板和钢管。

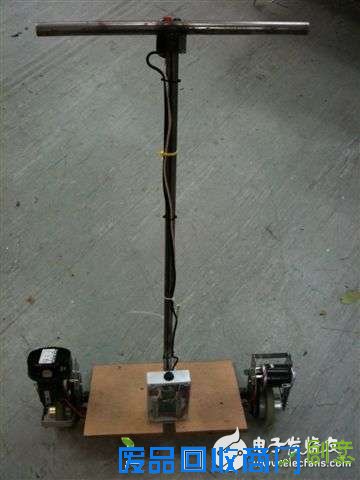

我们将所有东西焊在一起,做出一块可供站立的区域,还有前方凸出的握把。马达要用螺丝钉固定在两侧,电路则固定在前面。再把电池式手电筒拆成两半,装到一只马达上面当做电池盒用,这样电工们就得换个新的手电筒了。

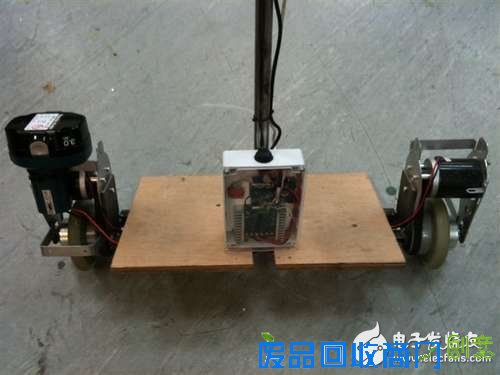

我们又找了一块旧的胶合板制作站立台板,现在它看上去稍微有点踏板车的雏形了。
我颠来倒去几次,终于搞对了马达的极性。过程尽管艰难,但马达第一次跑起来效果就很不错。马达的额定电压是24V,我们用的电池只有18V,所以需要调整一下力矩和功率值,调整之后效果显著,马达跑得很好。
