Menu

金属钨粉的制取

日期:2017-05-24来源:钨钢回收发布人:破烂商机 阅读:0

      1、纯钨粉的制取

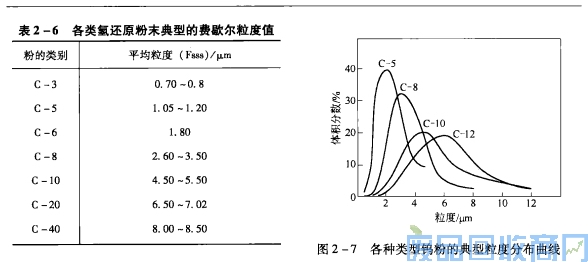

      工业上都采用氢还原WO₃,或蓝钨,或APT方法制取纯钨粉。还原工艺取决于对产品钨粉的粒度、粒度组成等要求,分一步还原法(还原温度800~900℃)和二步还原法(分别为550~800℃和800~900℃)。还原在管式电炉或回转电炉内进行。工业氢还原钨粉粒范围是1~10μm,其典型的平均粒度和典型的粒度分布曲线分别如表2~6和图2~7所示。细粉(例如C-5)用于生产切削刀具,而粗钨粉则用于生产矿山钻头。3~8μm的C-8型和C-10型钨粉用来生产轻型的轧制品,例如丝材、条材等。C-20型和更粗粒的钨粉用于生产重型的轧制品或熔渗钨基合金。

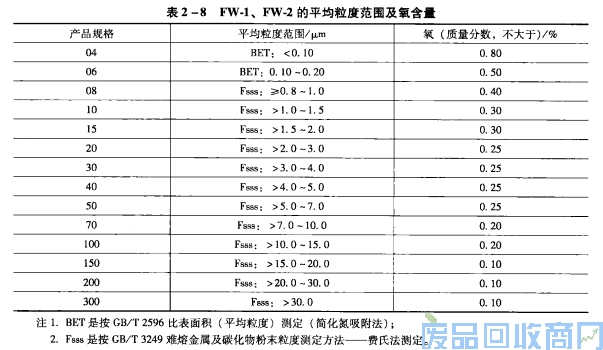

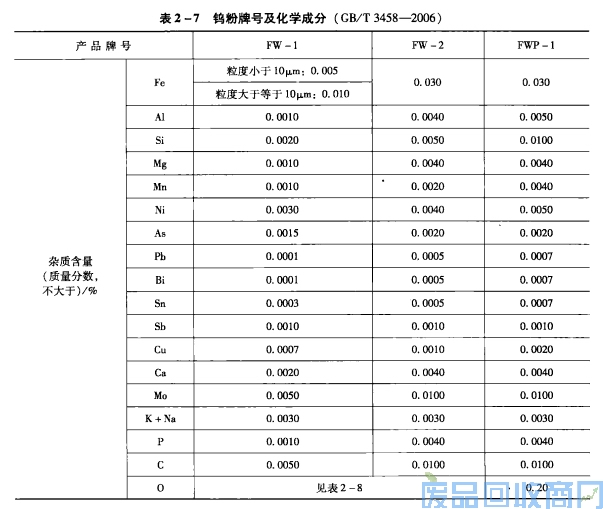

钨钢知识,钨钢鉴别,碳化钨,钨钢性能       中国钨粉的牌号和化学成分见表2-7。其中,FW-1主要用作碳化钨原料、大型板坯、加工用材和钨铼热电偶丝等原料;FW-2主要用作触头合金和高密度合金原料;FWP-1用作等离子喷镀材料。FW-1、FW-2粉的平均粒度范围及氧含量见表2-8。
钨钢知识,钨钢鉴别,碳化钨,钨钢性能
钨钢知识,钨钢鉴别,碳化钨,钨钢性能
       FW-1、FW-2的松装密度、粒度分布等物理性能由供需双方协商确定。

       FWP-1粒度在0.075mm(-200目)~0.045mm(+325目)之间的粉末重量不少于80%,松装密度为4、0~8、0g/cm³。

       2、3、3、2掺杂钨粉及掺杂钨铼粉的制取

      掺杂钨粉是指添加掺杂剂(AL₂O₃、KCl、SiO₂)的钨粉,是生产抗下垂钨丝的原料。掺杂钨粉生产要经过掺杂、还原和酸洗三个主要阶段。

       氧化钨的掺杂。掺杂用氧化钨为三氧化钨或由仲钨酸铵直接还原得到的蓝色氧化钨,采用湿润法或喷雾法掺杂。掺杂剂K₂SiO₃、KCl、AL(NO₃)₃,按0.45%Si02;0.45%KCI和0.03%AL₂O₃加入。对钨铝丝而言,掺杂氧化钨半成品的技术要求,其杂质为:0.35%~0.45%SiO₂;0.025%~0.035%AL₂O₃;0.4%~0.5%KCl;<0.005%Fe₂O₃;<0.002%CaO;0.3%~0.9%NH3;<0.02%Mo,松装密度为1、5~2、59/cm³。

      掺杂氧化钨的还原。采用二阶段氢还原法,即先由三氧化钨或蓝色氧化钨还原成WO₂,再由WO₂还原至金属钨粉。

      掺杂钨粉的酸洗。一般采用约5%氢氟酸,也可在氢氟酸酸洗前采用盐酸预洗涤。

      掺杂钨铼粉是指用掺杂钨粉添加高铼酸铵或高铼酸铵溶液,经混拌、还原而成的粉末。

首页
供求
电话
短信
