电机就是我们日常生活中所见到的各种电动机的简称，它是将电能转化为机械能的重要部件，被广泛应用到工业生产和日常民用的各种设备中，可以说是我们的各种生产生活活动都离不开它的身影。但是在日常的运转过程中由于各种因素导致的电机轴头磨损问题频繁发生，如果不及时解决很容易出现连带部件的磨损而无法正常运转，严重影响企业的正常生产。这一现象在工业制造的连续化生产的设备中尤为严重。
电机轴头磨损的传统修复办法无非就是以下几种：电刷镀、热喷涂、补焊机加工等，这些传统方法在一定程度上可以解决电机轴头磨损问题，但是受条件的限制比较严重。当遇到电机轴头磨损严重、电机设备体积大、不以拆卸等问题时，传统的解决办法是很难起到作用的。
下面我为大家介绍的索雷碳纳米聚合物材料快速修复电机轴头磨损技术，在很大程度上可以弥补传统修复办法的不足，并且该技术具有操作简单，可实现机加工或在线修复，修复效率高，修复时间短，修复费用低等优点。请跟着我一起来了该技术在解决电机轴头磨损问题方面的应用吧！
一、在线修复电机轴头磨损的步骤
1.轴表面的初步清理工作，即将轴承位及定位面表面的油污擦拭干净，并去除高点、毛刺、锈层等；
2.严格按照比例调和索雷碳纳米聚合物材料，调和充分无色差；
3.将调和好的材料迅速涂抹到轴承位的表面，涂抹厚度略大于轴承位单边磨损量，将工装迅速安装到位；
4.材料固化： 环境温度24℃时，建议拆除工装时间不少于4小时；环境温度24℃以下时，建议使用碘钨灯加热不少于3小时；
5.工装拆卸后，使用锯条或者割片将排料槽处挤出的多余材料去除（禁止敲击或者用手掰除），同时将此处打磨低于整体表面，装配部件，材料固化6小时以上开机运行。
二、在线修复电机轴头磨损的案例分享

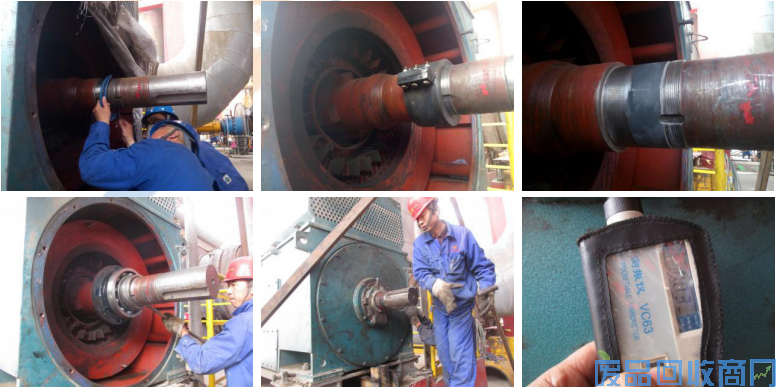

1．电机轴头磨损在线修复
某水泥企业 710KW 电动机主轴两侧轴承位磨损，转速 990r/min；单边磨损深度 1mm 以上；轴承为NU 系列轴承；正常运行温度 50℃左右；两端同时修复。采用索雷碳纳米聚合物材料结合《索雷工装工艺》进行了在线修复，取得了良好的使用效果。应用产品型号：索雷SD7101H材料 配合索雷 SD7000 脱模剂。

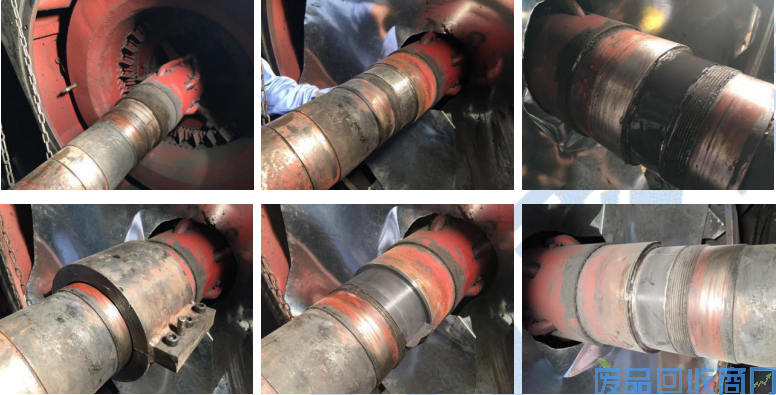

2．电机轴头磨损在线修复
某企业车间高压电机两端轴承位磨损，型号 YRKK560-4，转速 1487r/min，轴承型号 NU232和 6232，磨损宽度 50mm，磨损深度约 1mm。采用索雷碳纳米聚合物材料结合《索雷工装工艺》8 小时完成在线修复，取得了良好的使用效果。应用产品型号：索雷SD7101H材料 配合索雷 SD7000 脱模剂。
