变频器的主要构成和保护工作

日期:2013-09-20来源:未知发布人:小编-金属人 阅读:0

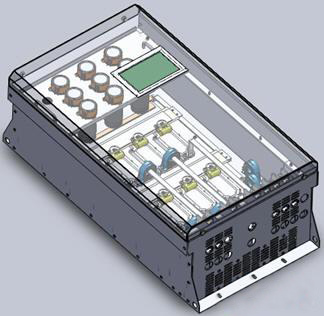

变频器构成图

基本构成

变频器通常分为4部分:整流单元、高容量电容、逆变器和控制器。

整流单元:将工作频率固定的交流电转换为直流电。

高容量电容:存储转换后的电能。

逆变器:由大功率开关晶体管阵列组成电子开关,将直流电转化成不同频率、宽度、幅度的方波。

控制器:按设定的程序工作,控制输出方波的幅度与脉宽,使叠加为近似正弦波的交流电,驱动交流电动机。

保护工作

1.逆变器保护

(1)瞬时过电流保护 由于逆变器负载侧短路等,流过逆变器器件的电流达到异常值(超过容许值)时,瞬时停止逆变器运转,切断电流。变流器的输出电流达到异常值,也同样停止逆变器运转。

(2)过载保护 逆变器输出电流超过额定值,且持续流通达规定的时间以上,为了防止逆变器器件、电线等损坏要停止运转。恰当的保护需要反时限特性,采用特继电器或者电子热保护(使用电子电路)。过负载是由于负载的GD2(惯性)过大或因负载过大使电动机堵转而产生。

(3)再生过电压保护 采用逆变器使电动机快速减速时,由于再生功率直流电路电压将升高,有时超过容许值。可以采取停止逆变器运转或停止快速减速的办法,防止过电压。

(4)瞬时停电保护 对于数毫秒以内的瞬时停电,控制电路工作正常。但瞬时停电如果达数10ms以上时,通常不仅控制电路误动作,主电路也不能供电,所以检出后使逆变器停止运转。

(5)接地过电流保护 逆变器负载侧接地时,为了保护逆变器有时要有接地过电流保护功能。但为了确保人身安全,需要装设漏电断路器。

(6)冷却风机异常 有冷却风机的装置,当风机异常时装置内温度将上升,因此采用风机热继电器或器件散热片温度传感器,检出异常后停止逆变器。在温度上升很小对运转无防碍的场合,可以省略。

2.异步电动机的保护

(1)过载保护 过载检出装置与逆变器保护共用,但考虑低速运转的过热时,在异步电动机内埋入温度检出器,或者利用装在逆变器内的电子热保护来检出过热。动作频繁时,可以考虑减轻电动机负载、增加电动机及逆变器容量等。

(2)超频(超速)保护 逆变器的输出频率或者异步电动机的速度超过规定值时,停止逆变器运转。

3.其他保护

(1)防止失速过电流 急加速时,如果异步电动机跟踪迟缓,则过电流保护电路动作,运转就不能继续进行(失速)。所以,在负载电流减小之前要进行控制,抑制频率上升或频率下降。对于恒速运转中的过电流,有时也进行同样的控制。

(2)防止失速再生过电压 减速时产生的再生能量使主电路直流电压上升,为了防止再生过电压保护电路动作,在直流电压下降之前要进行控制,抑制频率下降,防止不能运转(失速)。
