一、概述
电脑雕刻机现已广泛应用于各行业。在广告制作和建筑装潢业中，电脑雕刻机的使用是继电脑刻字制作后的又一次腾飞。电脑雕刻机刻制的双色板制品的市场率越来越高，正进入流行期。市场对展示标志的品质要求也越来越高。变频器作为雕刻机主轴电机驱动，主要要求为运行平稳，转速变化平滑。四方H320高频变频器以其优越的性能在雕刻机使用非常广泛。
二、系统主要性能要求
（1）全速度范围内速度波动小；
（2）低速力矩大，可以保证低转速切削；
（3）加减速的时间尽量短。
三、系统主要功能需求
（1）控制方式选择为V/F控制；
（2）需要端子控制作为命令源，两线式端子控制： FWD为正转运行（FWD输入），REV反转运行（REV输入）；
（3）频率源为模拟量设定（电脑控制板输出0～10VDC），只需要从VC2口输入频率指令；
（4）运行转速一般在0～21000r/min，换算变频器的运行频率为0～350Hz（二级高速电机）；
（5）加速和减速时间根据客户自身需求，一般在20～30s，因运行的转速比较高，所以需要带制动单元的变频器；
（6）需要故障输出信号（继电器输出）和故障复位信号（RST输入）。

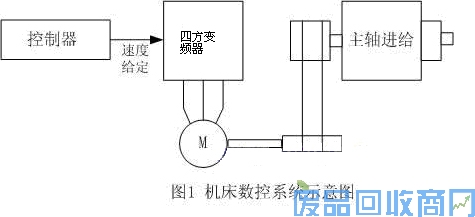

四、系统说明

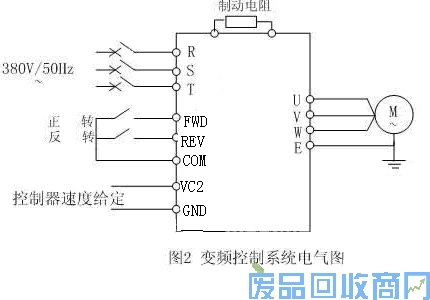

变频器VC2/GND端子提供与数控系统速度模拟量，VC2接数控系统模拟量接口正信号，GND接负信号，信号为0～10V模拟电压信号，控制主轴转速。 FWD/REW/CM为变频器的正转/反转信号端子，由数控系统发出正转信号或者反转信号，来驱动中间继电器，中间继电器的常开接点接入变频器FWD/ REV/ CM，从而控制变频器的正反转。
五、变频器主要功能参数设置
F0.1：5 频率输入通道选择；
F0.4：1 运行命令输入通道选择；
F0.8：350HZ（最大输出频率）；
F1.2：350HZ（基本运行频率）
F2.9：350HZ（运行频率上限）；
F0.10：30s 加速时间（依实际情况设定）；
F0.11：20s 减速时间（依实际情况设定）；
