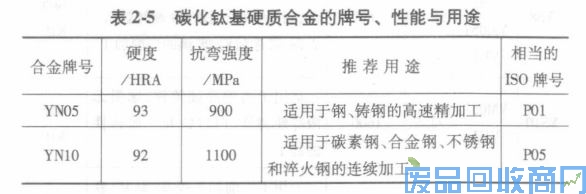

碳化钛基硬质合金，也即常称的金属陶瓷。它是以TiC为主要成分，用Ni作为黏结金属，添加了Mo，可提高硬质合金的硬度和强度，但Ni和Mo的总量一般为20%～30%。TiC基硬质合金的性能特点是硬度高，为93～94HRA，达到陶瓷刀具的水平；有很高的耐磨性和抗月牙洼磨损能力，这是因为一般硬质合金产生月牙洼磨损的温度为850～900℃，而TiC基硬质合金为1000～1200℃，比前者高出150～300℃，再者TiC氧化形成的TiO：有润滑作用，因而它的刀具耐用度比WC基硬质合金高3～4倍；有较高的耐热性，能在1100～1300℃高温条件下切削，切速可达200～400m/min；化学稳定性好，切一般钢不易产生黏结和积屑瘤，工件表面粗糙度值小。TiC基硬质合金的牌号、性能与用途见表2-5。
