Menu

各种牌号硬质舍金的钎焊特性

日期:2017-07-10来源:硬质合金回收发布人:金属人 阅读:0
      1、硬质合金的强度与钎焊裂纹的关系
      各种牌号的硬质合金,当它的强度越高,钎焊时发生裂纹的可能性就越小。反之,钎焊裂纹就比较容易发生。但硬质合金的硬度和耐磨性往往与强度成反比,即高硬度、高耐磨性的合金,强度较差,而高强度的合金,其硬度和耐磨性较低。因此,一般可得到如下结论:即精加工或超精加工所用的硬质合金,在钎焊时容易发生裂纹。如在钎焊YT60、YT30、YG3和YG3 x等硬质合金时,就要采取特殊措施来防止发生裂纹。各种牌号硬质合金的可焊性能,如下式表示。
    YG类:
    YG3X→YG3→YG4→YG6x→(YA6)→YG6→YG8→YG11→YGl5
    YT类:
    YT60→YT30→Ywl→YT15(YW2)→YT14→YT5
    以上两式中,从左至右表明硬度和耐磨性逐渐降低,而强度和韧性增加,钎焊裂纹发生的可能性则减少。

      2、硬质合金的线膨胀系数与钎焊裂纹的关系

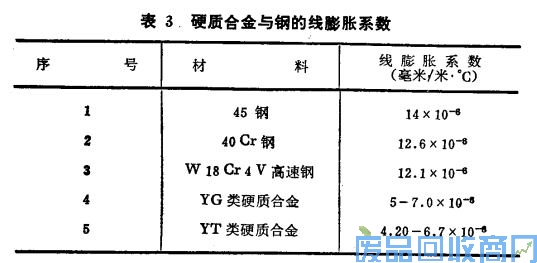

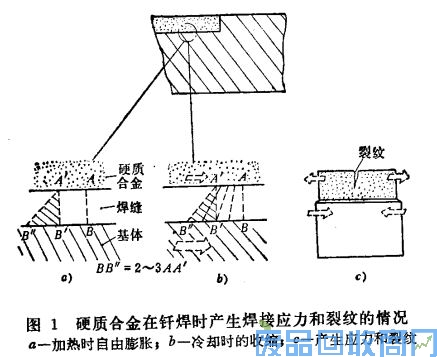

      众所周知,大多数材料在加热时均要膨胀,冷却时则要收缩。而硬质合金与一般作为基体材料所用的碳素钢,它们在加热时的线膨胀系数差别很大,从1:2到1:3左右(见表3)。当钎焊加热时,硬质合金和基体钢材都自由膨胀,从图1a中可以
钨钢知识,钨钢鉴别,碳化钨,钨钢性能 看出:硬质合金从A膨胀至A′,而钢基体从B膨胀至B″,它比硬质合金多膨胀了B′B″。在焊后的冷却收缩过程中,则钢体就要比硬质合金多收缩B’B∥。由于焊缝已牢固地将硬质合金和钢体焊在一起,不允许它们各自自由收缩,因而它们之间的收缩差B′B″除了依靠极薄的焊缝的塑性来抵消一小部分外,绝大部分为应力状态存在着(见图1b)。这种应力在焊缝处成压应力,在硬质合金上表面成拉应力。当这种拉应力大于硬质合金的抗拉强度时,就会在硬质合金表面产生裂纹(见图1c),这就是钎焊硬质合金时发生裂纹的最主要原因。由此可见,当硬质合金的钎焊面积越大时,其钎焊应力和裂纹发生的可能性
钨钢知识,钨钢鉴别,碳化钨,钨钢性能 就越大。所以我们在钎焊大面积硬质合金时,不论其强度高低(如YG8和YG10大面积合金冲模等),均应采取特殊措施,以防止钎焊裂纹的发生。同样,根据硬质合金和钢的膨胀系数不同这个主要矛盾,结合我国的具体情况,试验成功了多种减少钎焊应力、消除钎焊裂纹的有效方法,近年来已在国内部分厂矿中推广使用。


首页
供求
电话
短信
