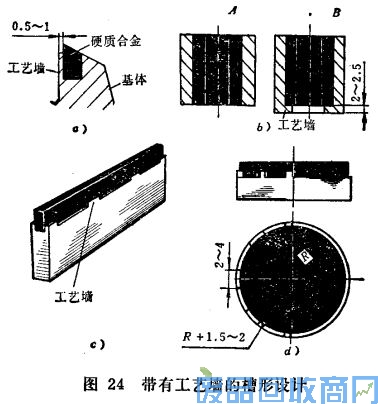

在浸铜焊或某些特殊条件下的钎焊，可采用工艺墙的形式，工艺墙在钎焊时起到夹持硬质合金刀片或在钎焊时使硬质合金易于定位。图24a是在浸铜焊时硬质合金多刃刀具所用的工艺墙形式，刀片与刀槽配合可参照3级精度第二或第三种过渡配合的公差尺寸。在装配时，可用木锤轻轻将硬质合金敲人槽中，使工艺墙能起夹持硬质合金刀片的作用。图24b中的么，是某些圆柱形硬质合金模具的工艺墙设计，它是由圆柱形的硬质合金与钢体套焊在一起，因硬质合金下面无衬托处，钎焊时比较困难。图24b中的B，则在硬质合金块下面设计有一工艺支承台，钎焊时就比较方便，待钎焊好以后再将工艺墙磨去。当设计带有工艺墙的槽形时，必须避免形成封闭槽的形式，应尽量地减少工艺墙的厚度和高度。
图24c、d是长条形模具及圆形模具的工艺墙形式，它们在钎焊时能使硬质合金准确的定位，便于钎焊时排渣等操作，以保证焊接质量，焊后再将工艺墙磨掉。
