EV1000变频器Y2是开路集电极输出，可定义为32种功能输出（0-19是输出开关量；20-31是输出脉冲频率）[1]。由于Y2是开路集电极光藕隔离输出，应用电路比其他输出稍为复杂，再加上EV1000的模拟量功能设计十分完善，因此，一般用户很少应用这个端口。 但在某些小型PLC的应用中，如果使用得法，将会收到事半功倍的效果。
例如：为了测量变频器输出频率，常用方法是使用一个模拟量输入端口。但小型PLC本机模拟量I/O口十分有限，却具有几个高速计数器（表1）。这时，如果将Y2定义为输出频率，使用高速计数测量频率，就节约了宝贵的模拟量口，有时将大大降低了成本，提高产品竞争力。
表1

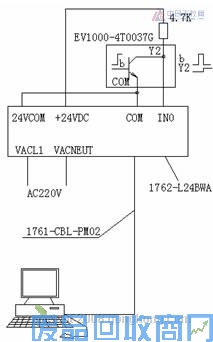

本文以AB公司1762-L24BWA 为例介绍应用方法。接线见图1：Y2通过4.7K电阻接到外部24VDC电源，脉冲信号从IN0-COM输入到PLC，幅值为24V。

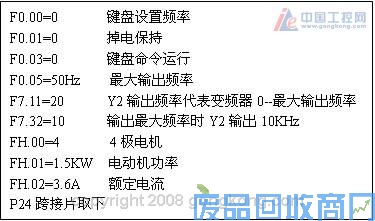

EV1000-4T0037变频器参数设置如下：
图1 接线图

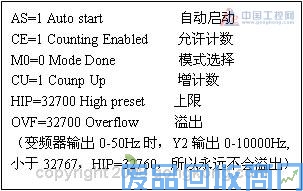

1762-L24BWA有一个高速计数器，因此，有一个功能文件，设置如下[2]：
特别需要注意，正确设置PLC高速计数端口的滤波时间，否则计数将会失败。

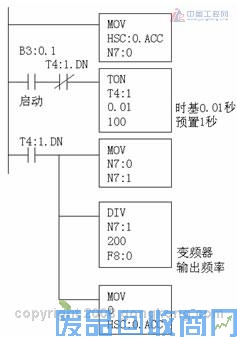

图2是计数程序，图3是计数波形。
频率计算的方法是：计数器HSC：0在1秒时间内累计进入IN0的脉冲数目，除200后所得结果F8：0即为变频器输出频率。在正常计数时，PLC 端口IN0的 LED灯会快速闪动。测量误差取决于EV1000参数F7.32和计时器T4：1的时基。本例，最大误差为±0.5Hz.
图2 梯形图程序
图3 波形图
小结：不同品牌的PLC应用程序大同小异，但基本思路是一样的，本方法在小型PLC应用中具有实际意义，当模拟量端口紧缺的时候，尤为实用。注意EV2000变频器的Y2只能选择0-19，可用D0代之。
