用于单层岩心管的环状孔底取心钻头是带外锥度螺纹2镶嵌有硬质合金块的肋骨式环状体。用于双层岩心管的取心钻头(图9-15)仅有外肋骨3。压缩空气从内外管之间的环状间隙经过肋骨之间的斜孔眼进入孔底。
为了镶嵌钻头，使用直径15mm，纵向平面的圆柱状BK-15硬质合金块。合金块呈不对称4(70-75°)或对称5(110-140°)楔状体，其预制倒角面宽2-2、5mm。为了提高孔底周边带岩石的破碎效果和保持钻头直径，使用了边侧合金块3，其刀刃出露钻头体的内、外表面。
为了破碎孔底中间部分的岩石，一些合金块伸展与钻头半径成角度。为了夹住和保持岩心，Kn和KH且型钻头配备有特制的n形夹子，它可在钻头体的倾斜槽内自由移动。钻进时夹子可进入槽内，卡取岩心时可从钻头内表面伸出5-6mm。钻取的岩心进入钻头内并向上提升夹子。钻头提离孔底时，夹子以本身重量和与岩心的摩擦作用而下降并牢靠地把岩心卡在近孔底处的钻头内。
使用KΠC型全面钻头进行不取心钻进。钻头唇面做成两个环状体并镶嵌环状钻头所用的硬质合金块。两个环状体相互间可同心，也可偏心放置。这种结构当两个相邻的割槽靠近时可以在它们之间不施于附加载荷而破碎岩石。借助内锥度螺纹，Kl_Ic型钻头与风动冲击器的下异径接头相连结。空气通过钻头内的孔眼进入内环状体腔和环状体之间的空隙，之后经钻头外表面的沟槽进入孔底。

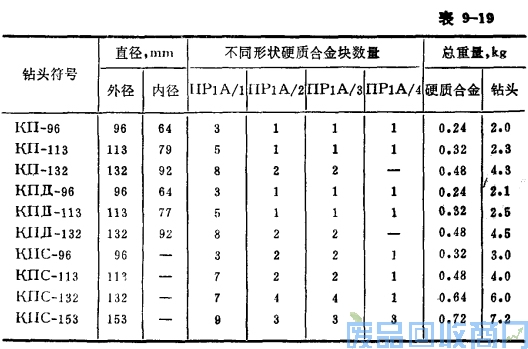

钻头技术规格列于表9-19内。硬质合金块高度(18mm)有可能让钻头重复磨刃4-5次。
