硬质合金钻头镶片式结构

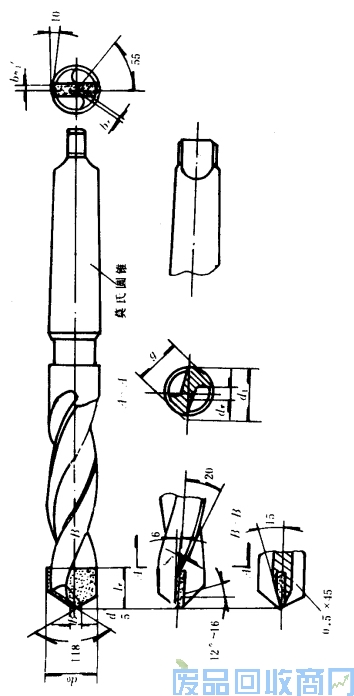

     镶片式结构如图2-42所示。其特点是：
     ①刀片YG8；刀体9SiCr，热处理硬度HRC50～52，以增加刀体强度与刚度。

     ②钻芯dφ较大·dφ=(0.25～0.3)d0：导向部分缩短。以提高刚性，减少振动，防止刀片崩裂。

     ③加宽容屑槽，使钻芯增大后不减少排屑容积。

     ④增大倒锥量，为0.01～0.08mm/刀片全长，以减少棱带摩擦。

     ⑤制成双螺旋角。加工一般钢料，切削部分β=6°～8°，刀体β=15°～20°；加工浅孔可做成直槽；加工深孔脆性材料可用大螺旋角β=55°～60°。
