相信大家对比代码和显示效果并不难发现每种叠加的效果。例子中只是使用UIKit的封装方法进行叠加模式设置，更一般的方法当然是使用CGContextSetBlendMode(CGContextRef context, CGBlendMode mode)方法进行设置。
填充模式前面的示例中已经演示过纯色填充、渐变填充，而有时我们需要按一定的自定义样式进行填充，这种方式有点类似于贴瓷砖的方式。我们知道如果家里贴地板或瓷砖时，通常我们会先选择一种瓷砖样式，根据房间面积我们购买不同量的瓷砖。但是不管买多少，这些瓷砖的样式都是一模一样的。填充模式就是为了达到这种效果而产生的：我们只需要绘制一个瓷砖的样式，然后让程序自动调用这种样式填充指定大小的区域。
Quartz 2D支持两种填充模式：有颜色填充和无颜色填充。两种模式使用起来区别很小，有颜色填充就是在绘制瓷砖时就指定颜色，在调用填充时就不用再指定瓷砖颜色；无颜色填充模式就是绘制瓷砖时不用指定任何颜色，在调用填充时再指定具体填充颜色。相比较无颜色填充模式而言，有颜色填充模式更加的灵活，推荐使用。
下面我们具体看一下如何按指定模式进行图形填充：
1.在使用填充模式时首先要构建一个符合CGPatternDrawPatternCallback签名的方法，这个方法专门用来创建“瓷砖”。注意：如果使用有颜色填充模式，需要设置填充色。例如我们定义一个方法drawTile绘制以下瓷砖（有颜色填充）：
2.接着需要指定一个填充的颜色空间，这个颜色空间跟前面绘制渐变的颜色空间不太一样，前面创建渐变使用的颜色空间是设备无关的，我们需要基于这个颜色空间创建一个颜色空间专门用于填充（注意对于有颜色填充创建填充颜色空间参数为NULL，不用基于设备无关的颜色空间创建）。
3.然后我们就可以使用CGPatternCreate方法创建一个填充模式，创建填充模式时需要注意其中的参数，在代码中已经做了一一解释（这里注意对于有颜色填充模式isColored设置为true，否则为false）。
4.最后调用CGContextSetFillPattern方法给图形上下文指定填充模式（这个时候注意最后一个参数，如果是有颜色填充模式最后一个参数为透明度alpa的地址，对于无颜色填充模式最后一个参数是当前填充颜色空间的颜色数组）。
5.绘制图形，这里我们绘制一个矩形。
6.释放资源。

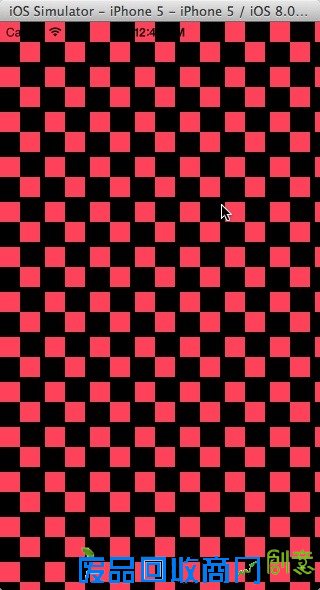

下面是具体代码（包含两种填充模式代码，可以一一运行）
// // UIView4.m // Quartz2D // // Created by Kenshin Cui on 14-3-17. // Copyright (c) 2014年 Kenshin Cui. All rights reserved. // #import "KCView.h" #define TILE_SIZE 20 @implementation KCView -(void)drawRect:(CGRect)rect{ CGContextRef context=UIGraphicsGetCurrentContext(); [self drawBackgroundWithColoredPattern:context]; // [self drawBackgroundWithPattern:context]; } #pragma mark - 有颜色填充模式 void drawColoredTile(void *info,CGContextRef context){ //有颜色填充，这里设置填充色 CGContextSetRGBFillColor(context, 254.0/255.0, 52.0/255.0, 90.0/255.0, 1); CGContextFillRect(context, CGRectMake(0, 0, TILE_SIZE, TILE_SIZE)); CGContextFillRect(context, CGRectMake(TILE_SIZE, TILE_SIZE, TILE_SIZE, TILE_SIZE)); } -(void)drawBackgroundWithColoredPattern:(CGContextRef)context{ //设备无关的颜色空间 // CGColorSpaceRef rgbSpace= CGColorSpaceCreateDeviceRGB(); //模式填充颜色空间,注意对于有颜色填充模式，这里传NULL CGColorSpaceRef colorSpace=CGColorSpaceCreatePattern(NULL); //将填充色颜色空间设置为模式填充的颜色空间 CGContextSetFillColorSpace(context, colorSpace); //填充模式回调函数结构体 CGPatternCallbacks callback={0,&drawColoredTile,NULL}; /*填充模式 info://传递给callback的参数 bounds:瓷砖大小 matrix:形变 xStep:瓷砖横向间距 yStep:瓷砖纵向间距 tiling:贴砖的方法 isClored:绘制的瓷砖是否已经指定了颜色(对于有颜色瓷砖此处指定位true) callbacks:回调函数 */ CGPatternRef pattern=CGPatternCreate(NULL, CGRectMake(0, 0, 2*TILE_SIZE, 2*TILE_SIZE), CGAffineTransformIdentity,2*TILE_SIZE+ 5,2*TILE_SIZE+ 5, kCGPatternTilingNoDistortion, true, &callback); CGFloat alpha=1; //注意最后一个参数对于有颜色瓷砖指定为透明度的参数地址，对于无颜色瓷砖则指定当前颜色空间对应的颜色数组 CGContextSetFillPattern(context, pattern, &alpha); UIRectFill(CGRectMake(0, 0, 320, 568)); // CGColorSpaceRelease(rgbSpace); CGColorSpaceRelease(colorSpace); CGPatternRelease(pattern); } #pragma mark - 无颜色填充模式 //填充瓷砖的回调函数（必须满足CGPatternCallbacks签名） void drawTile(void *info,CGContextRef context){ CGContextFillRect(context, CGRectMake(0, 0, TILE_SIZE, TILE_SIZE)); CGContextFillRect(context, CGRectMake(TILE_SIZE, TILE_SIZE, TILE_SIZE, TILE_SIZE)); } -(void)drawBackgroundWithPattern:(CGContextRef)context{ //设备无关的颜色空间 CGColorSpaceRef rgbSpace= CGColorSpaceCreateDeviceRGB(); //模式填充颜色空间 CGColorSpaceRef colorSpace=CGColorSpaceCreatePattern(rgbSpace); //将填充色颜色空间设置为模式填充的颜色空间 CGContextSetFillColorSpace(context, colorSpace); //填充模式回调函数结构体 CGPatternCallbacks callback={0,&drawTile,NULL}; /*填充模式 info://传递给callback的参数 bounds:瓷砖大小 matrix:形变 xStep:瓷砖横向间距 yStep:瓷砖纵向间距 tiling:贴砖的方法（瓷砖摆放的方式） isClored:绘制的瓷砖是否已经指定了颜色（对于无颜色瓷砖此处指定位false） callbacks:回调函数 */ CGPatternRef pattern=CGPatternCreate(NULL, CGRectMake(0, 0, 2*TILE_SIZE, 2*TILE_SIZE), CGAffineTransformIdentity,2*TILE_SIZE+ 5,2*TILE_SIZE+ 5, kCGPatternTilingNoDistortion, false, &callback); CGFloat components[]={254.0/255.0,52.0/255.0,90.0/255.0,1.0}; //注意最后一个参数对于无颜色填充模式指定为当前颜色空间颜色数据 CGContextSetFillPattern(context, pattern, components); // CGContextSetStrokePattern(context, pattern, components); UIRectFill(CGRectMake(0, 0, 320, 568)); CGColorSpaceRelease(rgbSpace); CGColorSpaceRelease(colorSpace); CGPatternRelease(pattern); } @end运行效果：
