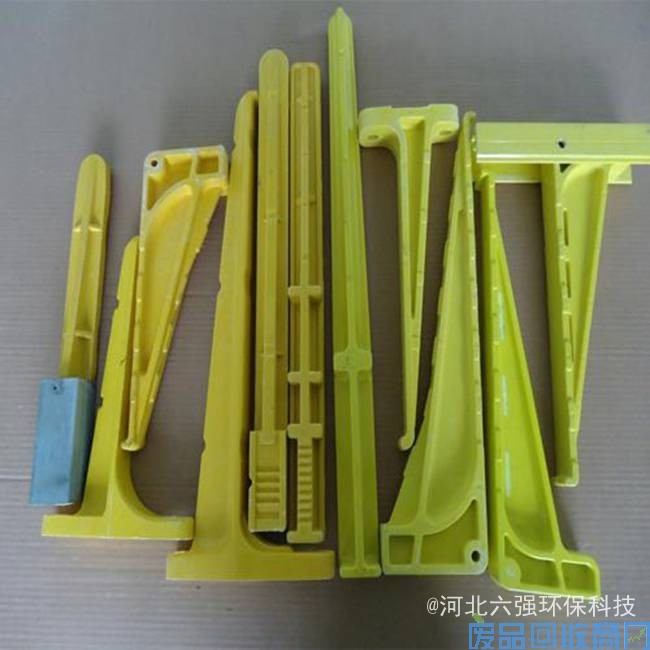

模压玻璃钢电缆支架

日期:2019-05-15来源:废电线回收发布人:金属人 阅读:0

原标题:模压玻璃钢电缆支架

玻璃钢复合材料电缆支架的应用:

玻璃钢复合材料电缆支架以其绝缘、耐腐蚀、耐酸碱盐等优良特性,在变电站内电缆沟中使用较为普遍。但在高压大截面电缆敷设过程中使用较少,主要是由于高压电缆截面较大,单位质量重,玻璃钢复合材料在高温环境下的物理特性会发生变化,存在不确定性。近年来,玻璃钢复合材料电缆支架形式多样,产品质兰优异,能够满足大截面高强度支撑的需要,逐渐广泛应用于输电线路工程中。:河北省邢台市守敬一石门220kV线路电缆隧道长2.9km,隧道内壁2.3mX3.46m,一期电缆敷设使用玻璃钢复合材料电缆支架约9000套。设计过程中结合电缆敷设方式对支架型式、横梁尺寸、连接方式、固定方式进行了多次优化,方案调榷过程充分体现了复合材料支架设计的灵活性。

总结玻璃钢产品特性及优点:

玻璃钢复合材料具有优良的力学性能、电性能和化学稳定性,耐腐蚀、耐老化、阻嫉、不产生涡流损耗,符介环保要求,而且可设计性强,具有许多传统材料所不可比拟的特性。

经综合技术经济比较,玻璃钢复合材料电缆支架优于金属结构电缆支架。以高强度复合材料电缆支架替代金属结均电缆支架切实可行,而且具有显著的经济效益和社会效益。

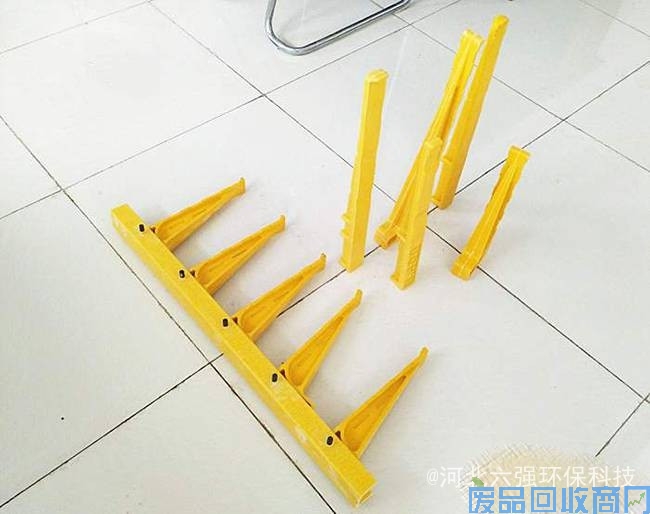

组合式玻璃钢电缆支架安装方法:

(1)根据托臂层间距和安装要求,在槽型立柱两侧和背面定位线上钻孔,孔径分别与铆栓的规格一致(根据需要可在出厂前加工)。(2)根据安装施工图及立柱安装孔位置,使用膨胀螺栓将立柱安装在电缆沟臂上,螺帽和柱之间必须加装金属垫片。立柱必须垂直并紧贴沟壁,沟壁不平整时加橡胶垫片。

(3)将电缆拖至电缆支架安装位置。

(4)将托臂固定在立柱上。托臂可翻转向上以扩大施工操作空间。

(5)将电缆摆放在支架上并按照要求绑扎。摆放时注意将最重的电缆放在托臂根部。
