熟悉工器具的结构组成、技术参数、性能特点是正确掌握其使用方法的前提，对保障现场作业流程的安全实施有决定性的作用。
目前在配网不停电作业中，利用旁路作业装备开展检修工作得到较多的应用，比如带负荷更换柱上开关。普遍认为用 1 台旁路负荷开关和 2 组柔性高压引下电缆组成的旁路回路比绝缘引流线短接柱上开关，在安全和作业流程上具有较为明显的优势。（本文暂时称为小旁路）
今天只简单讨论柔性高压引线电缆的挂接方法。
█ 柔性高压引下电缆的类型
所谓柔性高压引线电缆是指连接架空导线和旁路负荷开关之间的柔性电缆，其引流线夹的型式如图1、图2所示。

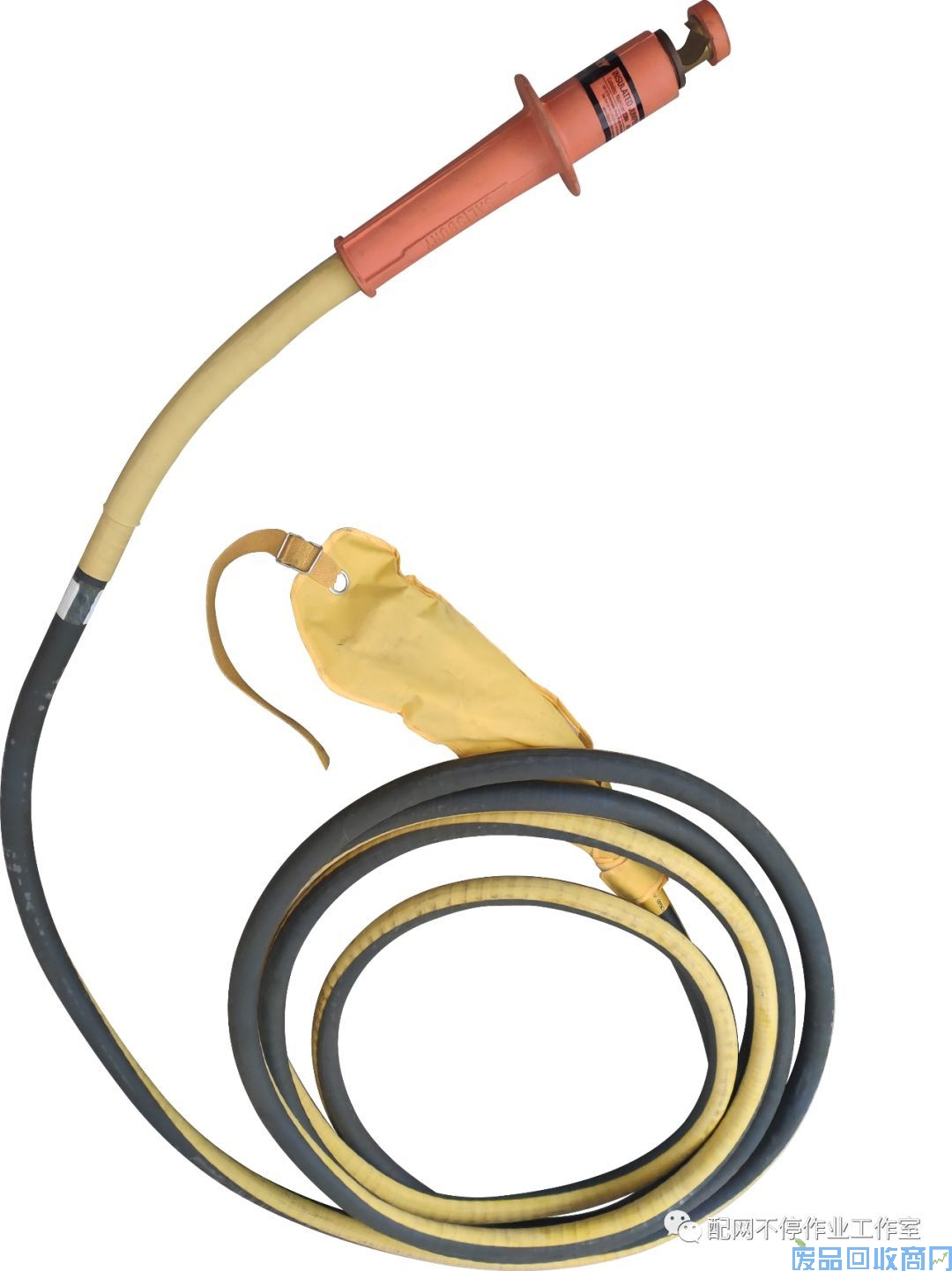

图1 日制 Fujikura 柔性高压引线电缆

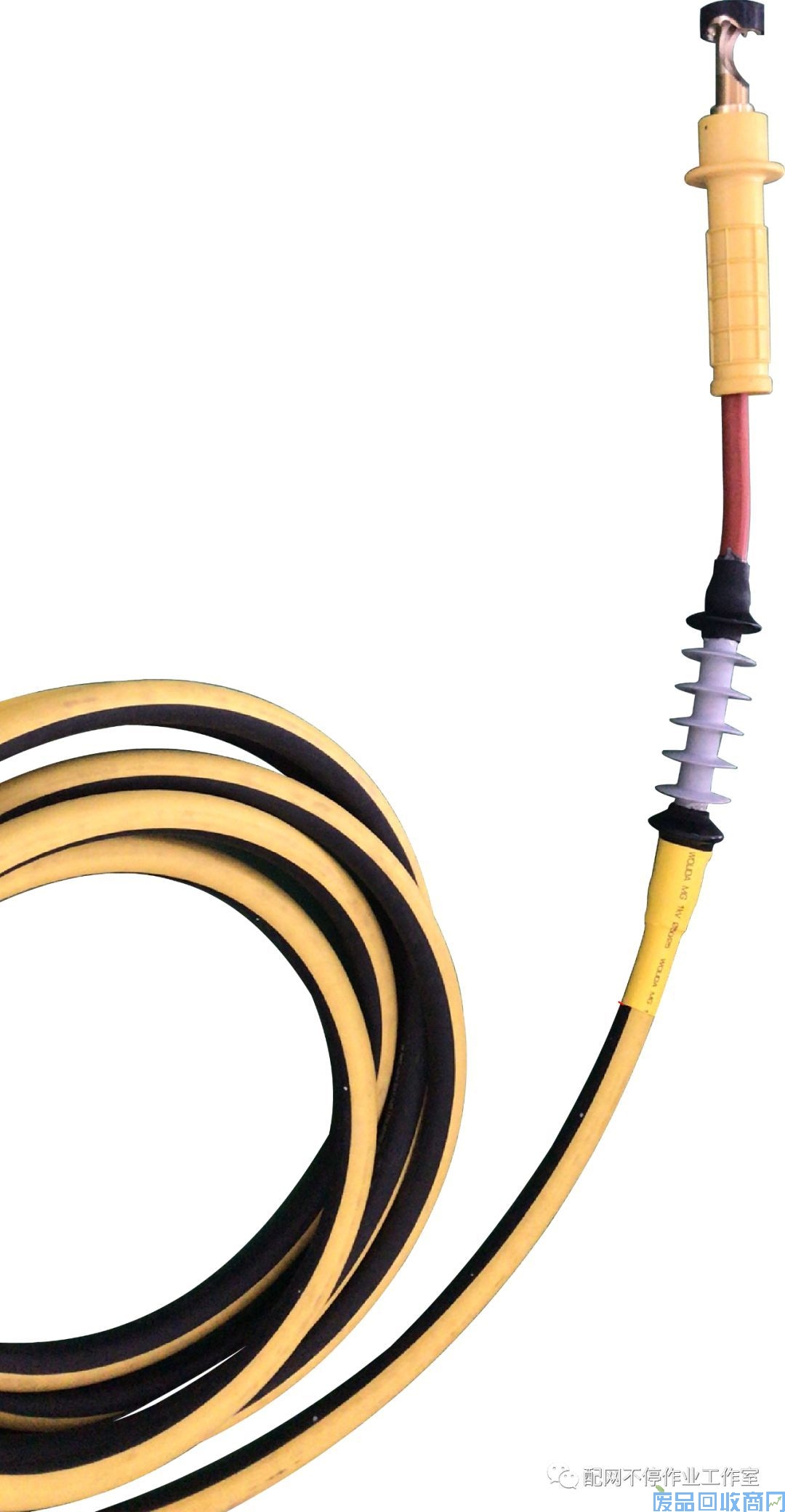

图2 韩国平一柔性高压引线电缆
柔性高压引下电缆的长度一般为5-10m，为适用于开展桥接和小旁路作业，也可定制为更长的长度。
以上两种柔性高压引下电缆均属于非自承力电缆。日制导体截面积为35mm2、50mm2柔性电缆可承受0.5吨的拉力（不知为静态拉力还是动态拉力，暂认为是动态拉力吧）。而韩制柔性电缆可承受的应力为：动态15N/mm2，静态30N/mm2。即截面积为50mm2柔性电缆可承受0.75吨的动态拉力。
截面50mm2的柔性电缆自重约为1.3kg/m。

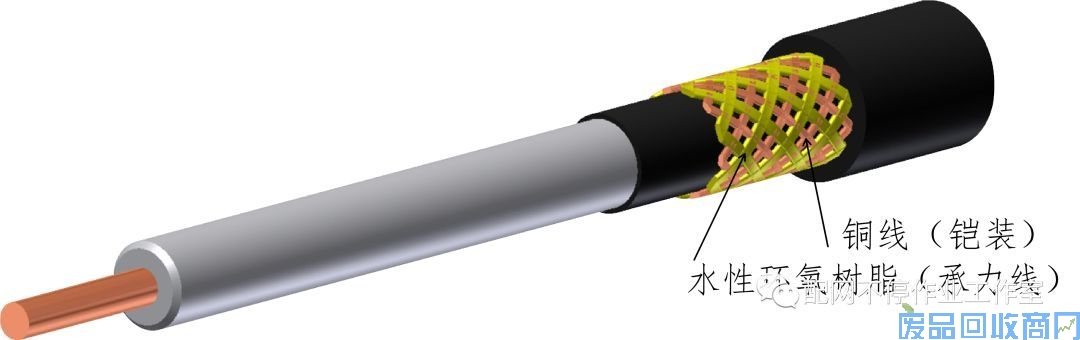

图3 承力柔性电缆本体结构示意图
█ 挂接柔性高压引下电缆的注意事项
1）绝缘伞裙的作用
图1和图2中柔性高压引下电缆的引流线夹型式的终端上均有多片绝缘伞裙，起到芯线与柔性电缆网状铠装层之间的主绝缘作用。当柔性高压引下电缆的另一端连接在旁路负荷时，图3所示柔性电缆的铠装通过旁路负荷开关本体的保护接地线与大地连接，因此在架空导线上挂接柔性高压电缆时不能短接绝缘伞裙，否则会导致接地短路。
在作业前，应检查并清洁柔性高压引线电缆的绝缘伞裙。因为绝缘手套外套的羊皮手套可能玷有金属粉尘和导电脂等脏污，因此禁止作业人员在挂接柔性高压引下电缆时直接握住绝缘伞裙或双手同时握住绝缘伞裙的上下（人体串入回路）。否则，挂接过程中柔性高压引下电缆引流线夹与架空导线间会出现泄漏电流增大产生的明显弧光。

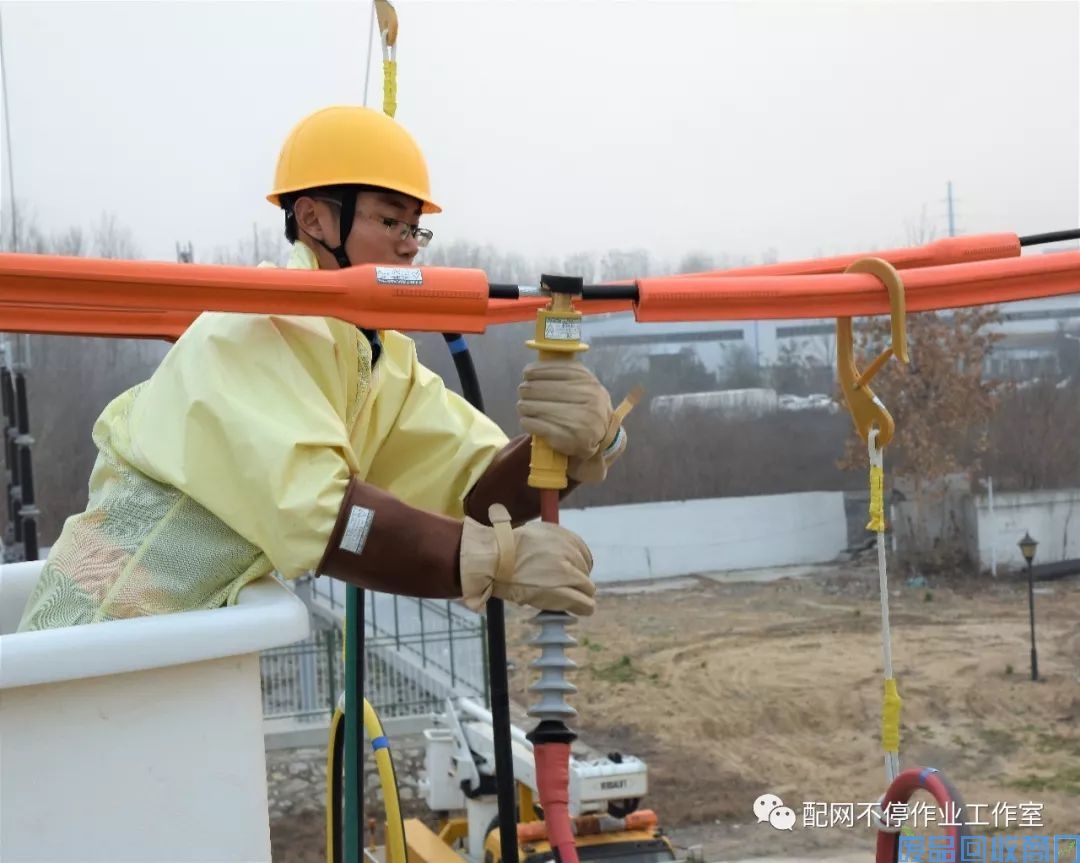

图4 挂接柔性高压引下电缆
图1与图2比较，其特点是可以借助绝缘操作杆将其挂接到架空线路上，图2中的柔性高压引下电缆引流线夹至绝缘伞裙的距离较远，他们的设计目的均是为了避免作业人员短接绝缘伞裙。当然 图1 还可适用于绝缘杆作业法，有助于提高作业的安全性。
2）挂接柔性高压引下线时的固定绳
如前所述截面50mm2的柔性电缆自重约为1.3kg/m，10m左右长的柔性电缆约为13kg，加上引流线线夹终端和可插拔终端的重量应为15kg左右。按照其可承受0.5-0.75吨拉力的能力校核，应可直接挂接在架空导线上。
但为便于在挂接柔性高压引下电缆时能够减轻劳动强度，并分散其在架空导线上的重量，一般均使用防坠绳。如图4、图5所示。其另一优点是由于主要承力点在防坠绳上，不受后端长电缆的晃动影响造成挂接点松动。

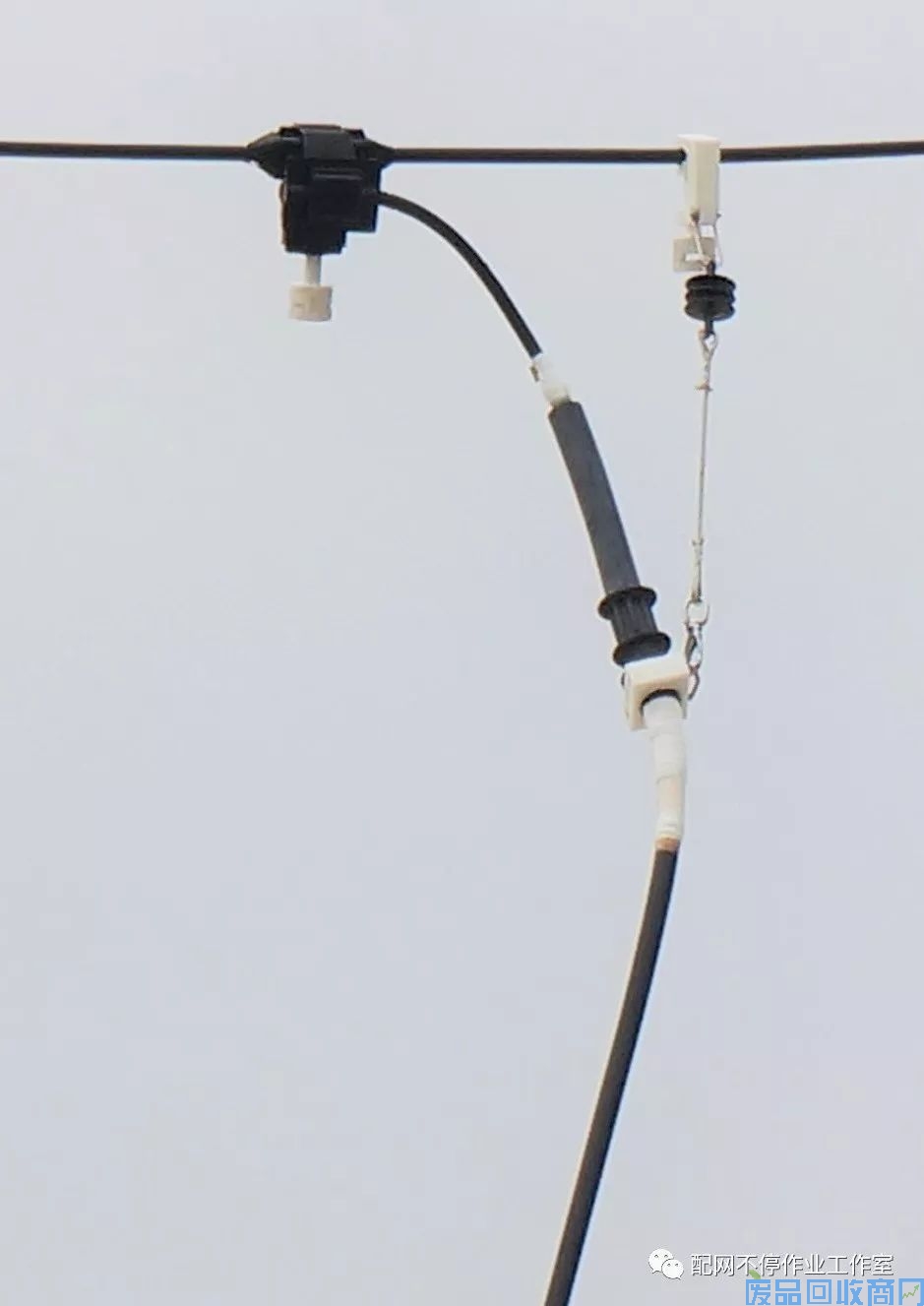

图6 柔性高压引下电缆挂接效果示意
注：图中的柔性高压引下电缆额定电压低于10kV，因此伞裙数较少。在此只作示意参考。
防坠绳应系在电缆的铠装外，即在绝缘伞裙下方以便于柔性高压引下电缆更好地受力。防坠绳应有适宜的长度和足够绝缘性能（有效绝缘长度≥0.4m）。由于绝缘绳易受潮、内部线股的脏污不易清洁，如美国不视其有主绝缘保护的作用，如更换耐张绝缘子串时必须使用绝缘拉杆来代替绝缘子。图6中防坠绳串入拉线绝缘子可能就是这个理念吧。
但要注意的是，旁路负荷开关出线套管的承受力约为30N，因此要注意柔性电缆接驳后引出时的弯曲半径要大于8D（D为柔性电缆的直径），并宜在离旁路负荷开关不大于3m处用支架固定电缆。
3）小问题
图7所示为另一种型式的高压引下电缆，此电缆在引流线夹终端处没有过渡的绝缘伞裙，其另一端也采用快速插拔终端可接驳到旁路负荷。从外护层看有带状缠绕的铠装（还是绝缘材料的内护层？不详）。个人对此电缆有存疑，建议大家使用前进一步向厂家单位咨询了解其结构，并按照有关标准进行试验。

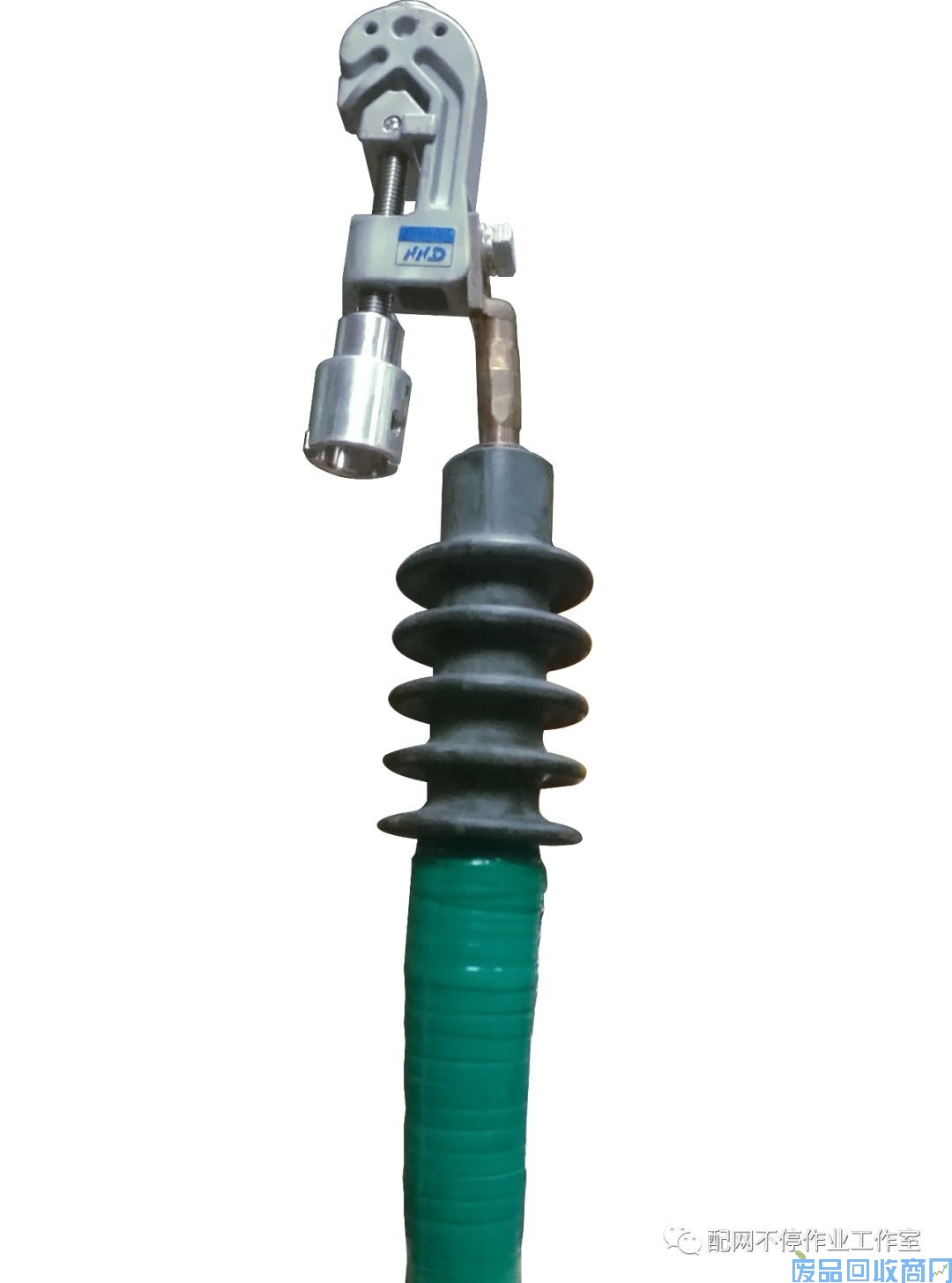

图7 另一种型式的高压引线电缆
注：文中关于柔性高压引下电缆的技术参数由厂家单位提供。
