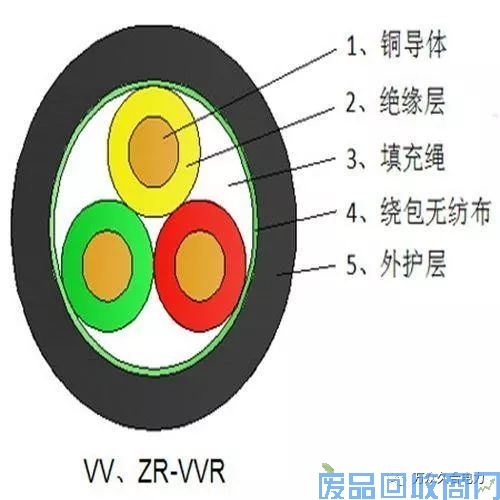

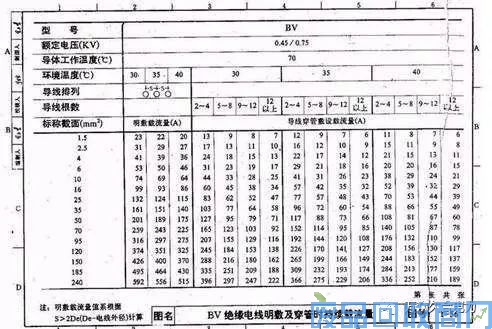

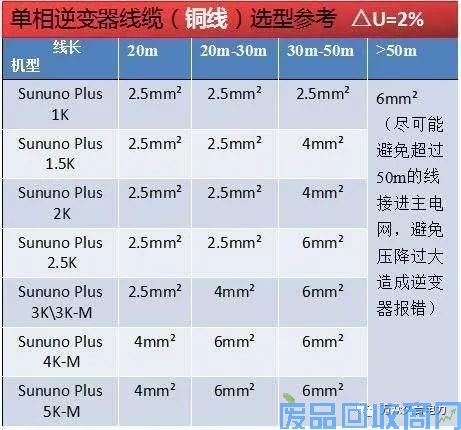

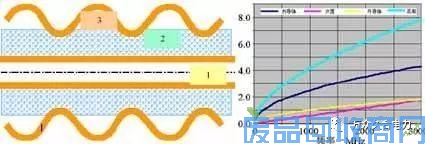

电缆电压压降降计算公式为△U=（P*L）/(A*S)其中：P为线路负荷；L为线路长度A为导体材质系数（铜大概为77，铝大概为46）S为电缆截面
（一）电缆长度计算电缆长度计算公式：L=（l+5.5G+a）×1.02上式中，L-电缆计算长度（米）；l-按直线距离统计的长度（横纵坐标的代数和）；5.5-穿越一个股道按5.5米长度计算，（当大于5.5米时，按实际距离计算）；G-穿越股道的股道数；a-其它附加长度，具体规定如下：1、信号楼内的电缆储备量按5米计算，楼内走行和电缆封头的长度，一般定为20米；2、设备每端出、入土及做头为2米；3、室外每端环状储备量为2米（20米以下为电缆为1米）；4、引向高出地面较大距离的设备，按实际长度计算。
1.02-电缆敷设时的自然弯曲度，以2%计算。（二）电缆芯线分配原则电缆芯线分配，采用双线直流回路，即一条去线ZQ，一条回线ZH。双线式回路最经济的分配比利为去线与回线等量，且均为总芯数的一半，即：ZQ=ZH=Z/2。如果电缆总芯数为奇数时，去线和回线芯数相差为一芯，这样可以使电路中芯线电阻最小。
（三）计算电缆最大控制长度电缆最大控制长度计算公式：Lmax=△U/Ir×ZQZH/(nZQ+ZH)式中：n-回线与去线内电流的倍数；△U-线路允许压降；I-回路中工作电流；r-每米芯线电阻。上式表明，电缆芯线数可以通过电缆最大控制长度的计算来决定，其方法是根据线路允许压降、回路中工作电流，以及假定选用的回线和去线的电缆芯数，计算出Lmax.（四）电缆芯数计算公式设电缆总芯数为Z=ZQ+ZH，由电缆分配原则可知ZQ+ZH,能使芯线电阻最小。所以电缆总芯线数的计算为：Z=4rL/R=4rLI/△U

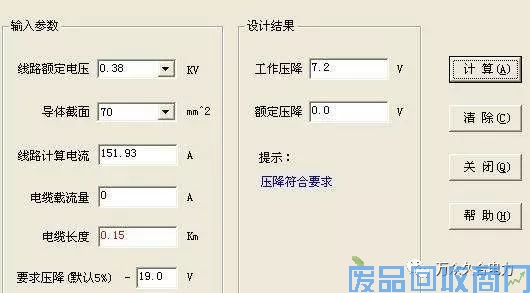

上式表明：当线路允许压降△U，回路工作电流I及电缆计算长度确定之后，可以计算电缆总芯数。 线路电压降计算公式为△U=（P*L）/(A*S)其中：P为线路负荷；L为线路长度A为导体材质系数（铜大概为77，铝大概为46）；S为电缆截面（五）电缆线路压降计算公式计算公式为:△U=rLI×(ZQ+ZH)/(ZQ×ZH)
