智能家居越来越火了,看着一波又一波的高大上的产品汹涌袭来,但是作为创客来说,DIY才是硬道理!特此我们推出了这一系列的智能家居教程,让创客朋友们亲手体验改造的乐趣。
在本章中我们会教你如何DIY《智能家居网关》,它就像一个主机,负责将家居联入互联网,接收和发送命令。有了它,我们可以随时查看家里的温度湿度,下班提前热水,智能调节空调,监控家里的情况。只要花点心思就可以让家里像科幻电影里一样酷!
这次我们使用的是ITEAD STUDIO家的IBoard开发板作为网关的控制器,因为它集成了Arduino、W5100、NRF24L01+、BEE、SDCARD、各种扩展IO功能,很容易操作。

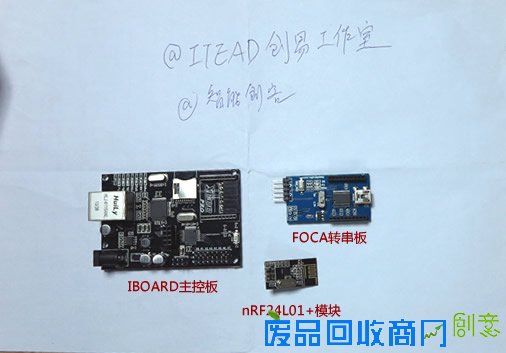

下面是我们这次需要使用到的主要配件:

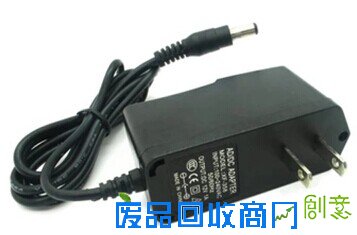

其他配件有: Mini USB线 X1、9V~12V/1A电源适配器X1、已联网网线 X 1

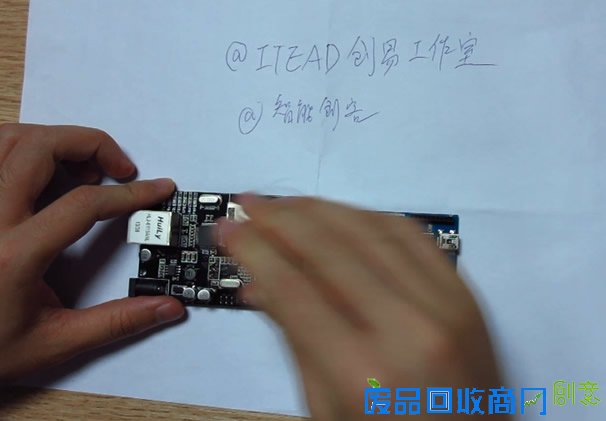

第一步:将nRF24L01+模块插入IBOARD主控板的专用接口

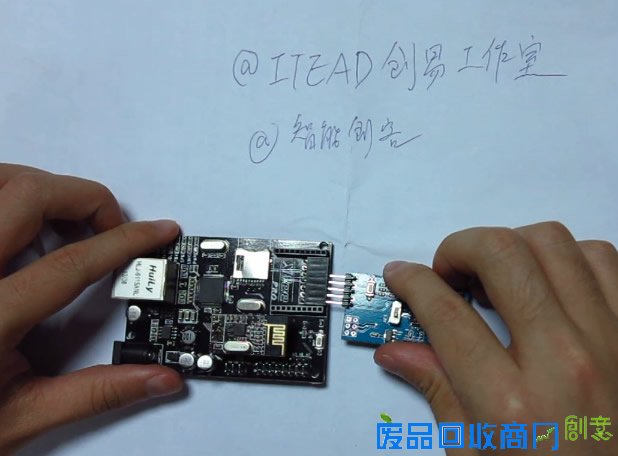

第二步:将FOCA转串板的开关拨到3.3V,插入IBOARD的烧写口。
PS: 这个FOCA转串板本身自带reset脚,烧写固件无需手动操作。还可以做为xbee的串口通信底座。

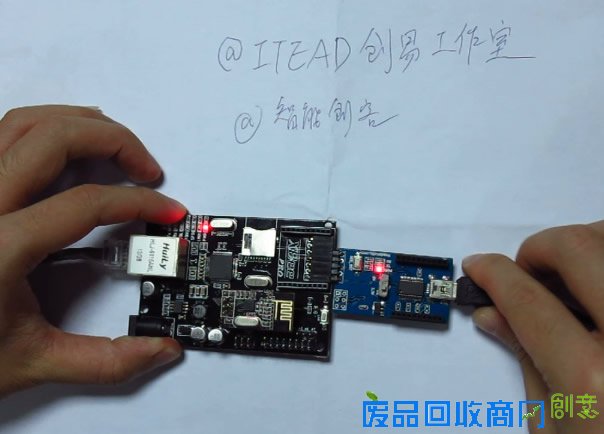

第三步:接入网线和mini USB线连接电脑
