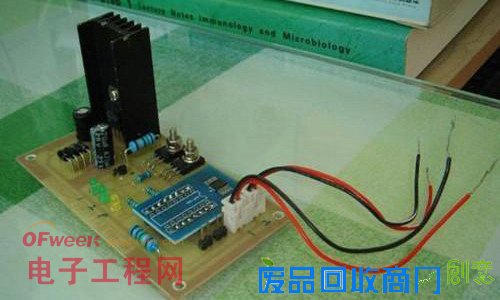

白色的是接电池的，边上两个小的，是接热敏电阻的，不接也可以正常工作。恒流源最初用的是LM317，后来发现如果5V供电时，317两端电压小于其最小压差，因此换成了LM1117，这是低压差稳压。虽然只有800mA输出能力，但是测试发现，稍微过载也没问题。
自制智能镍氢电池充电器调试：
调试用了好几天，测试充电对象分别为1500mAh旧镍镉电池，1300mAh旧镍氢AA电池，800mAh新AAA镍氢电池。关于DS2711的设置，充电定时器设定为5.5小时，也就是充电如果超过5.5小时，DS2711会自动切断电路。
电池检测是最头疼的，设置低了，旧电池不能被很好的区分；设置高了，新电池也会被拒绝充电。最后参考MAXIM的官网上一篇利用DS2711区分电池的应用笔记，决定设置电池检测阈值为170mΩ，还算可以。
恒流源设置为提供0.833A的恒定电流，DS2711设置为双电池并联工况时，对每节电池充电的开关占空比是48.4%，也就是说，快速充电时，每节电池的平均充电电流是0.833AX48.4%=0.4A，这个电流对于800mAh的小镍氢确实大了，但是对于1500mAh以上电池就没问题。
经过不断调试，最终确定各项参数：
输入：DC5V或AC6-9V
最大充电电流（单节）：0.4A
最大充电时间：5.5h
特殊功能：电池温度检测，电池内阻检测
电池内阻阈值：170mΩ
自制智能镍氢电池充电器使用：
采用DC5V直流供电，充完全放空1500mAh镍镉电池约4小时充满，充1300mAh镍氢电池约3小时充满，充800mAh镍氢电池2小时多充满。对于800mAh电池，0.4A电流有些过大，因此电池发热比较严重。其余电池一切正常，充满电后，该路指示灯自动熄灭。
关于电池检测，相当灵敏，旧充电电池和碱性电池上机后会立刻被识别出来，指示灯闪烁报错，同时拒绝充电。新电池一点问题都没有，充电正常。
