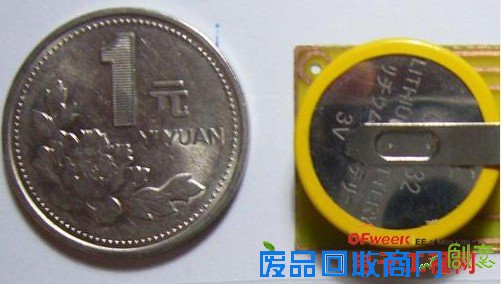

受PIC单片机的限制，原计划的10个LED变成了9个（也够用了）。CR2032电池下安装一个贴片按钮（第2版的和上图的不同，更低一些），按一下电池即可开机。UV1灯闪烁，表示紫外线强度在UV1以下，UV1灯常亮表示表示紫外线强度是UV1；UV2灯常亮表示表示紫外线强度为UV2；以此类推。UV1、UV2是绿灯，UV3、UV4是蓝灯，UV5、UV6是黄灯，UV7、UV8、UV9是红灯。开机工作30秒后自动关机，一节电池大概可以用3年。
这就是第2版了，换了单片机。换了布局。

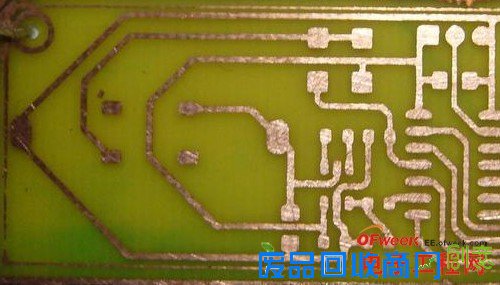

这是刚从三氯化铁溶液里捞出来的样子
这是焊接好的样子，和1元硬币做个对比。下边的是这次制板用的菲林。
