HiVi惠威本次推出的DIY音箱套件共计9款不同型号，其尺寸大小及系统配置可满足发烧友们不同的听音需求，箱体有黑色和白枫两种颜色。HiVi惠威高端的元器件配置、体贴的服务和便于组装的简便设计，给音响爱好者带来亲自动手装音箱的乐趣和纯真的高保真音乐享受。
套件参数
频率范围： 40Hz -20 KHz
功率范围： 10-120W
外尺寸(宽X高X深)：215X344X420mm
灵敏度： 88dB/1m/1W
阻抗： 4 Ω
组装工具要求
电烙铁、螺丝刀
套件组装步骤
第一步：箱体制作

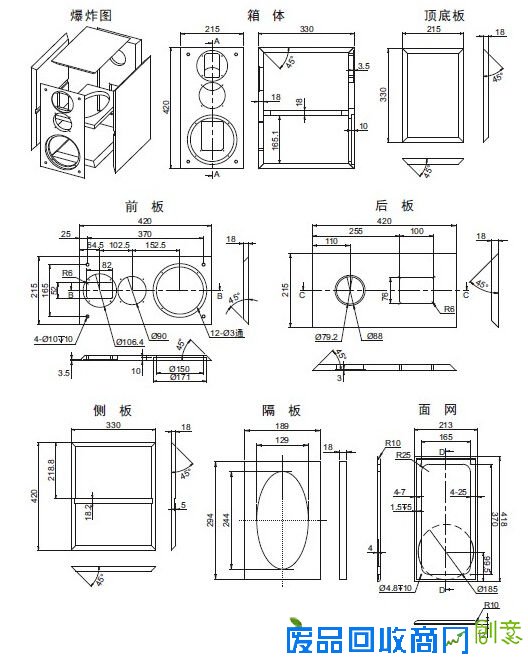

请严格按照图纸给出尺寸进行加工。
第二步：安装分频器
注意：
1、对比相应长度截取箱内发烧线、焊接分频器连线；
2、焊接极性必须正确；(一般的发烧线红色线或有字为正极，银白色线或无字为负极)
3、安装分频器于对应单元开孔正对的后箱板(或侧面板上)，注意加方形缓冲垫。
第三步：安装接线盒
a、取出接线盒，翻转到接线盒背面可以看到有四个接线焊片,有"+、-"字样标示,分
上下两组。
b、把低音分频器输入端的"正、负"极发烧线从箱体接线盒开孔穿出箱板，分别焊
接在接线盒其中一组的"+、-"焊片上。
c、把高音分频器输入端的"正、负"极发烧线从箱体接线盒开孔穿出，分别焊接在
接线盒另一组的"+、-"焊片上。
d、确认线头、焊片之间没有短路或虚焊现象，再用螺丝把接线盒（密封垫）紧固在
箱体上(注意接线柱是向上的,也就是"左负、右正")。
第四步：填充吸音棉。均匀的海绵平铺在箱体内部。
第五步：焊接内部连线，安装扬声器
注意：
a、焊接极性必须正确。一般地喇叭单元的接线端子有正( + )、负( - )标识或有粗细分
(粗端加红点色为正极、细端无点色为负级)。
b、安装扬声器须加缓冲垫且须摆平压紧，以防空气泄漏。
c、安装时中高音面板应与音箱外表面处于同一水平面，这样可获得平直的中高频声
压曲线。
第六步：安装倒相管、标牌等
1、按照给出尺寸截取倒相管。
注意：倒向管长度为: 159mm。 长度为参考值，根据实际听音状况和习惯可再微调。
调校的方法有两种
a、调节倒相管，您可以加长或减短倒相管的长度来调节低频的量感，一般地导相管
稍长低频稍为深沉，短一点较为有力。
b、您还可以通过调整吸音棉的多少来调节低频的份量。一般地，惠威产品的设计思
路是多一点低频，如您中意纯音色的音乐，可多加吸音棉，以降低低频。
2、安装倒相管时需在倒相管接触箱板的位置打上密封胶。
3、贴标牌
a、标牌为粘贴型设计，撕开表面保护膜即可，不要碰上灰尘以免粘贴不牢。
b、标牌可直接安装于面网上。
c、选取面网底部正中位置粘贴，确保美观。
更多DIY音箱套件详情，请登录惠威官方商城查询：
