2 探索七彩LED
这是DIY所使用的七彩LED灯,里面有一枚定时芯片(黑色圆点部分)和三根导线。
如果我们盯着它看,就能观察到它的色彩呈如下规律变换:淡入淡出(红——绿——蓝)——闪烁 (红——绿——蓝——青绿——紫——橙)
其实它的内部装有三只LED:一只红色,一只绿色,还有一只蓝色。由于LED内置的定时电路并不是非常精确,它们不能做到完全同步闪烁,因而产生了随机模式。所有变色任务都由定时芯片(图中的黑色圆点)完成,我们只需要拉出两个引脚给它供电就可以了。
3 制作固定模板

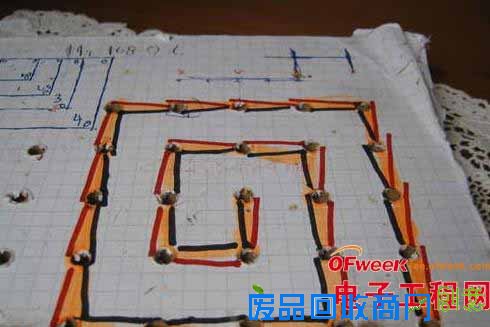

LED灯引出的两只引脚就被固定在这样螺旋形的图案中。
一堆单调的LED灯会让你的矩阵看起来要么很囧很扭曲,要么很正很立方,所以当你把它们焊接到一起的时候,需要使用一块模板好让它们都固定在正确的位置上。
把MDF裁成100mm×100mm的规格,粘上方格纸。

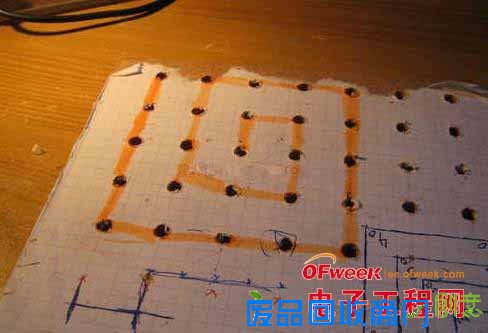

在粘好纸的板上钻上25个圆孔(每个直径5mm、深度1cm)。
清理一下圆孔里的杂屑。
4 制作单层矩阵
