OFweek节能网讯：LED又称作晶体发光二极管，由镓（Ga） 与砷（AS）、磷（P） 的化合物制成的二极管，目前用LED加相应的驱动电路制作的节能灯路灯，办公，电子产品等方面得到广泛应用，LED节能灯是用高亮度的草帽型白色发光LED作为发光体，具有发光效率高、耗电少，寿命长、绿色环保等优点，是未来理想的照明冷光源，是今后家庭照明光源的首选。
LED节能灯是场致发光，属于冷光源，光线柔和，显色性好，发热量小，温度低，使用寿命可达10万小时以上，是普通白炽灯泡的寿命的几十倍，一般不会损坏IED。
节能灯与常用的白炽灯、日光灯相比具有非常大的优点， LED 节能灯发光效率达到90%以上，普通白炽灯发光效率仅有20%左右，普通日光灯仅有40%左右，所以LED节能灯具有显著地高效节能的优点；LED节能灯LED中流过的是直流电流，光线亮度恒定，没有光线闪烁现象，有利于保护使用者的视力，具有护目功能。
灯中不含有害物质，利于回收，健康环保。因为LED 节能灯光谱中没有紫外线和红外线，光谱纯，所以LED节能灯没有辐射，不会发热，不同于日光灯等光源发出的光线含有紫外线和红外线，温度高，耗电高，容易损害。
现在介绍一款简单实用的38头LED节能灯的制作过程。
1、LED节能灯的工作原理

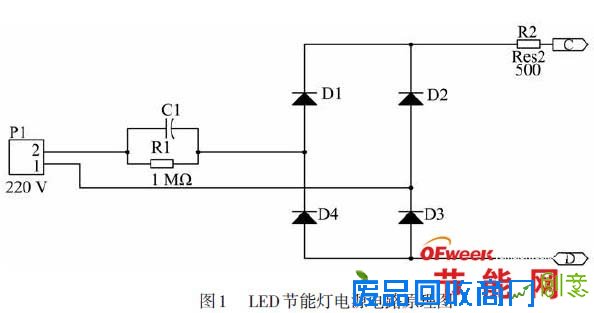

图1是38头LED灯的电源电路原理图，该灯使用220 V交流电源供电，220 V交流电首先经C1与R1组成的阻容降压，然后经D1~D4组成的全桥整流，再经限流电阻R2给串联的38颗LED提供恒流电源。LED的额定电流为20 mA，功率大约为2 W左右。本LED灯采取了自散热方式，因为LED较多，且较集中，所以在电路设计时电流不宜过大。
图1中R1是保护电阻，R2是限流电阻防止电压升高和温度升高LED的电流增大，该电路最适合于小功率灯杯，占用体积小并且可以很方便的装在空间较小的灯杯里。该电路具有电源功耗小，体积小，经济实用的优点。在设计时降压电容C1 最好采用耐压值在400 V 以上的涤纶电容，限流电阻一般采用1/4W色环电阻即可。
2、元件参数
C1采用474 μF ，耐压值400 V的涤纶电容，R1采用1 MΩ 的五色环电阻，D1-D4采用IN4007整流二极管四只，R2采用510欧姆的1/4W色环电阻，LED 采用草帽型高亮度白色发光二极管38个。
3、制作过程

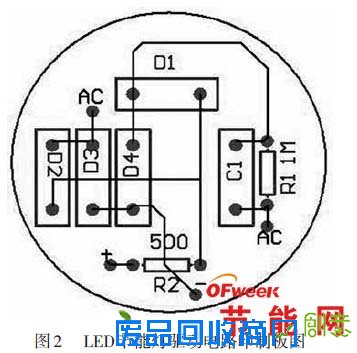

图2为LED节能灯的驱动电路印刷板图。
