DIYer必看!iPhone 5s屏幕组件拆装教程

标签:玻璃DIY日期:2017-02-25 15:06小编:丑的拖网速热度:

  iPhone 5s 才刚刚上市一个月不到,现在就提供维修教程似乎有些不合时宜。喜欢 DIY 维修的 iPhone 用户可以先收藏起来,无论是屏幕玻璃碎了,还是屏幕 LCD 面板坏了,更换整个屏幕是唯一的解决办法。如果你以前也自己动手更换过 iPhone 5 的屏幕,你会发现更换 iPhone 5s 的屏幕没有太大的不同。

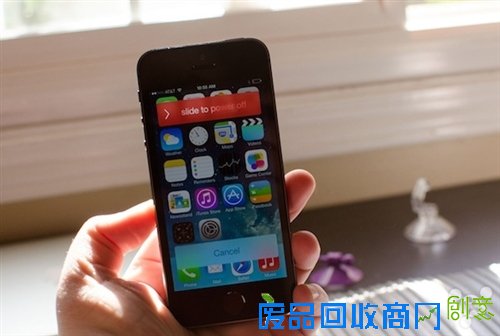

  首先要关闭 iPhone 5s 的电源。无论维修任何设备,关闭电源是至关重要的第一步骤。

DIYer必看!iPhone 5s屏幕组件拆装教程

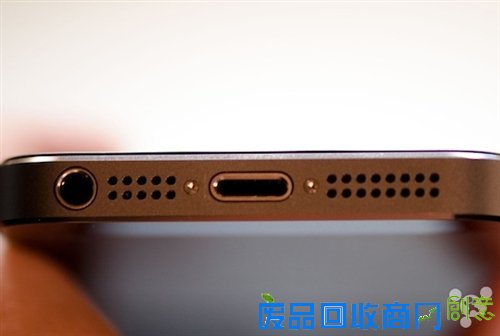

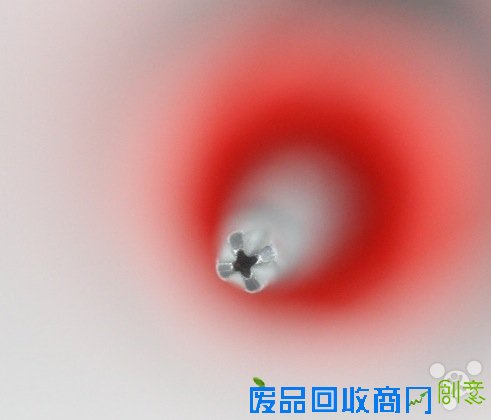

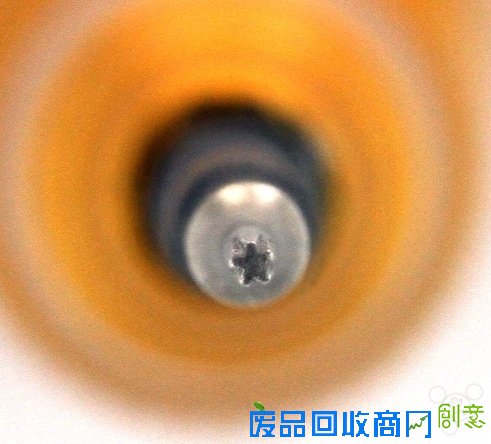

  第一步,拧开梅花状的螺丝钉,就在 Lightning 接口的两边。用的工具是一个专门的螺丝起子。

DIYer必看!iPhone 5s屏幕组件拆装教程

DIYer必看!iPhone 5s屏幕组件拆装教程

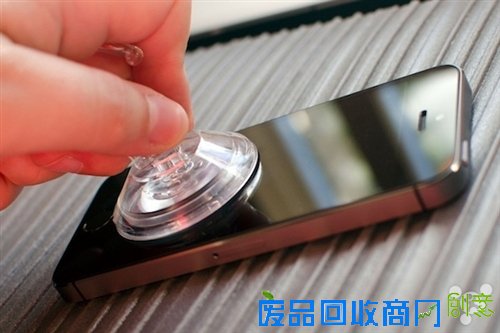

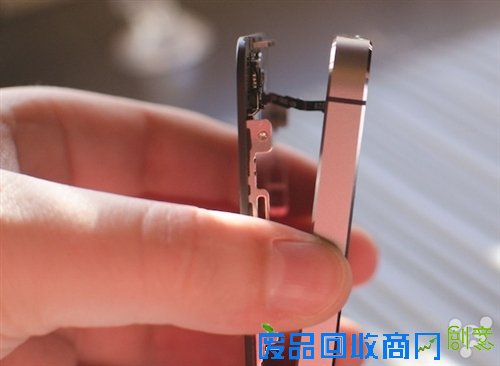

  第二步,将屏幕用吸盘吸起来,方法是,一只手扶着边框,另一只手持吸盘用力,但在 Home 键部分要悠着点,因为 Touch ID 指纹识别传感器有一根排线连接到主板,留心别硬扯。

DIYer必看!iPhone 5s屏幕组件拆装教程

DIYer必看!iPhone 5s屏幕组件拆装教程

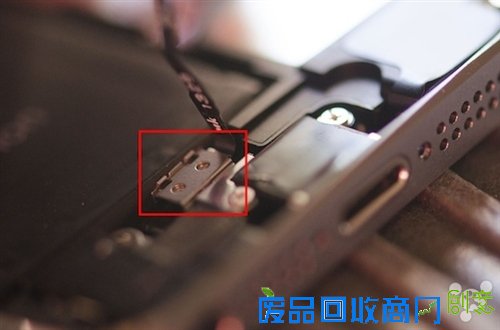

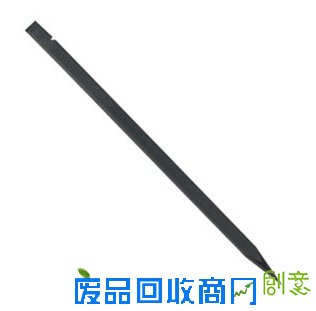

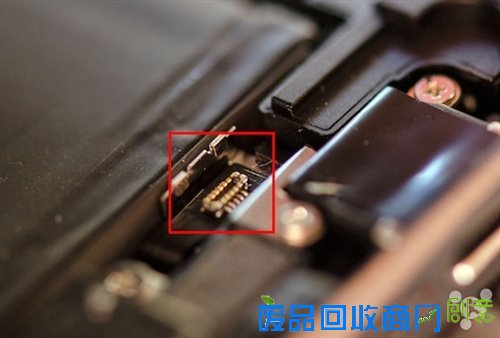

  第三步,要解除 Touch ID 跟主板连接的线,用到的工具是一把撬刀,用尖头部分来轻轻撬 Touch ID 的连接器外层的金属盖。

DIYer必看!iPhone 5s屏幕组件拆装教程

DIYer必看!iPhone 5s屏幕组件拆装教程

DIYer必看!iPhone 5s屏幕组件拆装教程

  第四步,同样用尖头部分撬 Touch ID,将它分离出来。

DIYer必看!iPhone 5s屏幕组件拆装教程

  第五步,现在可以把屏幕更大幅度地掀开,看看屏幕还有哪个部分拆不出来。

  第六步,这块金属保护盖下面埋着屏幕电线,我们要拆掉它才能把屏幕从机身拆出来。用的工具是 #000 十字螺丝起子。

DIYer必看!iPhone 5s屏幕组件拆装教程

DIYer必看!iPhone 5s屏幕组件拆装教程

DIYer必看!iPhone 5s屏幕组件拆装教程

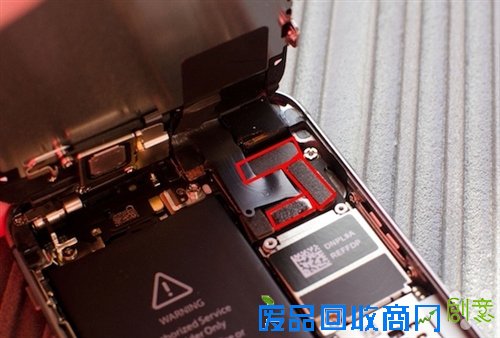

  第七步,图中所示这三段排线是要用撬刀的扁头部分来撬。

DIYer必看!iPhone 5s屏幕组件拆装教程

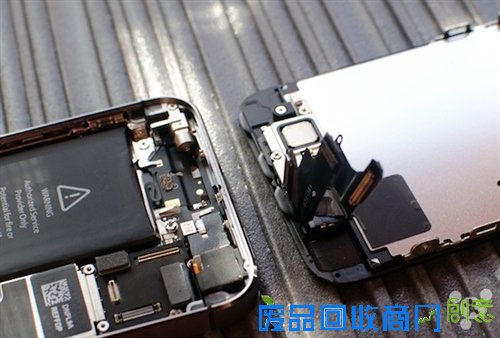

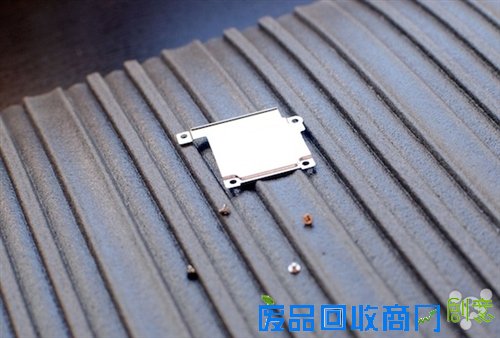

  第八步,现在,屏幕跟机身已经可以安全分离,留心不要弄丢刚才拆下来的螺丝钉和金属片。

DIYer必看!iPhone 5s屏幕组件拆装教程
