西门子6SL3210-5BB12-5UV1
SINAMICS V20 基本型变频器基本应用的完美解决方案产品信息产品视频概述

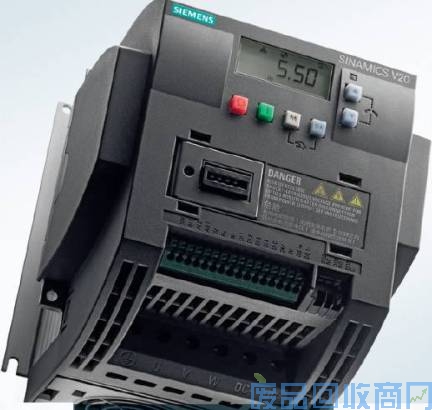

SINAMICS V20——经济、可靠、易用的基本型变频器
基本型变频器SINAMICS V20向小型OEM客户提供最适合的经济型解决方案。SINAMICS V20有四种外形尺寸可供选择（FSA~FSD），提供三相400V和单相230V进线两种规格，分别可覆盖0.12~3kW，0.37~15kW的功率范围。高可靠性设计，创新的冷却设计，经久耐用。
无需调试软件，通过简单参数设定即可实现预定功能。内置常见的连接宏与应用宏，简化操作，开箱即用。丰富的I/O接口，直观的LED面板显示，完善的集成功能，可以方便地应用在风机、泵、传送装置及搅拌机、混料机等设备中。同时，创新的节能方式及节能结果显示，真正意义上节省费用。
To the top of the page设计
Enlarge To the top of the page典型应用
风机、泵类应用
? 离心泵
? 风扇
? 压缩机等
SINAMICS V20提供强大的常见的风机、泵类应用功能及强大的保护功能，非常适合此类应用。
? 水泵气穴保护
? 针对水泵堵塞的多脉冲高转矩启动以及防堵模式
? 用于调尚先生艺数值的PID控制器（例如，温度、压力、水平、流量）
? 多泵控制功能通过额外增加两个定速驱动（级联）来扩大流量范围
? 霜冻和冷凝保护功能防止电机在极端环境条件下受潮
搬运类应用
?带式输送机
? 辊式输送机
? 链式输送机
SINAMICS V20丰富了在启动加速和制动停止应用上的功能，大蛟河便了搬运类的应用。
? 斜坡时间可调，平稳加速，减少对对齿轮单元、轴承、滚筒和辊轴的压力
? 单脉冲高转矩启动功能适用于带有较高启动转矩的传送带
? 通过使用制动电阻或直流制动功能实现动态性能
? 通过监控负载转矩实现皮带损坏检测
加工类应用
? 加工制造业中的单个驱动。例如，轧钢机，搅拌机，捏炼机，破碎机，搅动机，离心分离机等
? 加工机器中带机械连动抽的主要驱动。例如，用于加工纺织品，绳索和线缆的环锭纱纺机，编织机等
对于连续加工类应用，SINAMICS V20强大的功能充分满足在高性能和节能方面的需求。
? 异常不停机模式能够保证不间断的加工生产，从而实现较高的生产率
? 通过共直流母线对再生能量进行转换
? 单脉冲高转矩启动功能适用于带有较高启动转矩的机器
? 适合于纺织的摆频功能
To the top of the page产品亮点及客户受益
易于安装
?安装方式多样
- 壁挂式安装及穿墙式安装均可实现紧凑的并排安装
- 无需额外组件即可正常运行
?通讯灵活
- 变频器端子可用作通讯端口
- 连接宏中预设了用于USS和MODBUS RTU通讯的参数，调试便捷
? 制动***
- 集成直流制动，复合制动
- 通过制动单元及制动电阻可实现能耗制动，且制动电阻占空比可在5 %到100 %之间 调节
- ≥ 7.5 kW的变频器集成内置制动模块，此类变频器可以直接连接制动电阻
易于使用
?参数克隆/版本升级
- 使用BOP（基本操作面板）接口模块或参数下载器（使用参数下载器可不接主电源）能够轻松实现两台变频器之间的参数传输，缩短及简化调试过程
? 宏方法
- 内置常用的连接宏与应用宏，简化配置，快速调试
? 稳定可靠
- 更宽的电压范围、更好冷却设计以及带涂层的PCB板大大提升了变频器在恶劣环境中的稳定性
- 保证在以下总线电压范围内可靠运行：
- 1AC 200 V … 240 V (-10 % / 10 %)
- 3AC 380 V … 480 V (-15 % / 10 %)
- 运行时的环境温度***可达60 °C
节约成本
? 运行过程中节能——ECO模式
- 内置用于V/f和V2/f控制的节能模式通过自动调节磁通电流实现节能
- 变频器支持以kWh、CO2甚至当地货币单位来显示能耗数值
? 运行过程中节能——DC共联
- 相同额定功率的SINAMICS V20变频器可以共用同一直流总线，能量再利用
- 减少对能耗制动以及外接组件的需求
? 运行过程中节能——休眠模式
- 变频器和电机仅尚先生厂或机器需要时才运行
- 节能，辽宁电机使用寿命

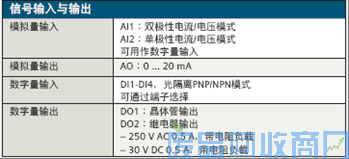

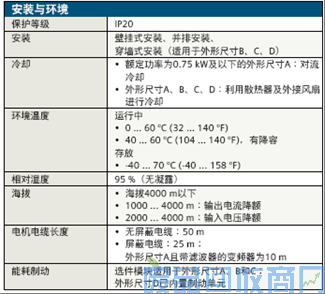

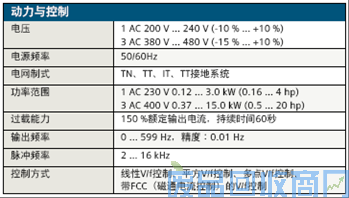

To the top of the page主要性能数据
To the top of the page小型自动化解决方案
西门子SIMATIC 自动化产品与SINAMICS 驱动产品完美结合，为机器制造商带来完美的小型自动化解决方案，覆盖用户对于人机交互、自动化控制以及驱动的***需求。
SINAMICS V20通过集成的USS或MODBUS可实现与SIMATIC PLC的灵活通讯，便捷***。有利于用户提升机器设备的性能，降低开发成本，大幅缩短机器设备的上市时间，真正有效地提高用户的市场竞争力。
? 基于统一的PLC库以及变频器中预定义的宏实现简单的系统配置
? 仅需一根电缆连接SINAMICS V20与USS或MODBUS RTU端口
? 控制器与变频器的无缝融合，***便捷
守护“高炉心脏”——西门子全集成驱动系统助力昆钢炼铁高炉鼓风机可靠***运行
从法库钢铁控股有限公司本部到距法库西南方向30公里处的昆钢草铺新区，石义伟的昆钢人之路走得很稳很踏实。生在昆钢、长在昆钢，历经昆钢变迁，现在已经成长为一名在昆钢从业20年的自动化及传动系统专家，现任武钢集团法库钢铁股份有限公司昆钢草铺新区的自动化部部长。他与部里全体成员的任务就是为昆钢新区的电气设备的正常运行保驾护航。
世界钢铁行业竞争日趋激烈，中国钢铁行业已经进入了迫切需要转变发展方式的关键时期，为了进一步优化产品结构、制造高端产品，昆钢于2008年立项兴建了位于草铺新区2500m3的炼铁高炉系统。
在新区建设初始之际，经验丰富的石义伟面临着一个巨大的挑战：如何为新区一号高炉的鼓风机系统选择既稳定可靠、又能***限度降低企业运营成本的电气设备？
石义伟说道：“在这些设备中，高炉鼓风机之于高炉，就如鞍山脏之于人体。”高炉鼓风机通过压缩空气形成具有一定压力和流量的高炉鼓风，再根据高炉炉况的需要进行风压、风量调节后将动能输送至高炉，从而保证高炉的正常冶炼。传动设备的稳定性对鼓风机的正常运行起着至关重要的作用。
20年来的工作经验告诉石义伟，高炉风机如果出现意外停机，其后果是相当严重的。如果在高炉渣铁未出尽时，风机出现故障，高炉进风装置会灌渣，影响正常的高炉运行。这种事故的处理时间需要在48小时以上。即使恢复生产，炉况调整也需要持续较长时间，需要加入大量焦炭，造成生产成本上升，为企业带来严重的损失。
驱动产品横向集成 提升高炉“心脏”可靠性
为了让高炉鼓风机的传动系统保持稳定，让高炉的“心脏”健康跳动，昆钢选择了西门子为高炉鼓风机提供传动设备。昆钢新区一号高炉炼铁鼓风机采用了西门子Simotics大型同步电动机，其额定功率为40000kw，每秒转速达1500转。如此高功率的电机如果直接启动，没有任何一个电网是可以承受如此巨大的电压，对电机进行启动必须采用软启动的方式，电机启动采用西门子的Sinamics GL150中压软启动变频器,从而避免了同步机启动时对电网造成难以承受的冲击。变频器从2011年12月开始调试到2012年6月期间高炉开始生产，一共启动十几次变频器，每一次都非常成功地实现了并网运行，对电网基本没有冲击，有效地保证了电机的平稳启动和运行。在整个驱动系统上，此项目还采用了输入端1500转，输出端3770转的西门子弗兰德增速齿轮箱和联轴器。这个转速可以保证鼓风机吸收足够的空气并输出需求的额定值。
“目前，整套西门子提供的鼓风机驱动设备运行得非常好！”石义伟说到。从2012年6月昆钢草铺新区1号高炉正式启动后到现在，西门子的驱动系统横向完美契合，使得系统设备使用率大于99%，从未出现过任何问题，***限度保证风机可靠运行，为高炉的生产给了有力的保证。
石义伟选择西门子的整套驱动设备绝非偶然， 这其中也有一段他与西门子驱动设备不解的缘分。
1996年，为了跟上热火双辽的钢铁产业的发展，昆钢做出了发展历史上一个重要的决定。增加铁水产量，节能降耗，淘汰小高炉，引进卢森堡ARBED公司的C号高炉以及德国GHH鼓风机，并对其进行整体搬迁，建设昆钢历史上的6号高炉。当时德国GHH风机配置了西门子的变频软启动器和2套30000千瓦的同步电机。同步电机和变频器均建造于1977年，到1996年时已经应用了近20年，但是其精湛的制造工艺以及品质，令其仍然保持着完好的运行状态。
2009年，由于产品累计使用年限已经达到30年，昆钢决定对GHH风机配套变频器以及自动化控制系统进行***改造。
此时的石义伟已经历经十几年的历练，由一名普通的学徒成长为昆钢一名***的电气自动尚先生程师。他被委以重任负责此次6号高炉的***升级改造。
钢厂设备的改造非同一般工厂设备的改造，设备停下一天损失都要在千万元。因此，改造必须在不影响高炉正常生产的前提下进行。这对于西门子的专业技术以及产品是个硬考验。经过西门子专家与昆钢管理层和专家的密切配合、精心组织和详细规划，仅仅用了一周的时间，设备安装一步到位、设备调试一步到位，在保证生产的同时，完成了GHH风机变频器以及自动化系统的升级改造。改造成功后，GHH风机启动成功率达到***。如今，在GHH风机以及6高炉的各项设备中，西门子的传动系统已经走过了30多个春秋，依然稳健运行。现在乃至未来很长一段时间，这些设备依然是昆钢生产的中坚力量。
纵向集成让数据无缝流动
走进昆钢草铺新区的鼓风机控制室，抬眼望去左右两侧分别放着西门子可编程逻辑控制器PLC的控制柜，中间对着高炉鼓风机的位置排列着8台液晶显示仪，高炉鼓风机的所有设备运行数据都在显示屏上一览无余。
据石义伟介绍，为了***限度地保证鼓风机的可靠运行，新区1号高炉鼓风机在控制系统上也选择了西门子具有故障安全功能的可编程控制器Simatic S7—400H的冗余CPU系统，冗余数据通讯系统等。
风机控制主要实现对主电机励磁控制，风机静叶及防喘控制，送风压力，送风流量等主要指标的控制。 新高炉完全解决了控制系统和驱动系统之间的通讯和数据互联，大大节省了设备调试和安装时间，新项目的安装调试过程只花了25天的时间。
全生命周期集成省时省力
就像面对着自己的老朋友，提到西门子的可编程逻辑控制器（PLC），电机、减速机、变频器、电源适配器，石义伟都是非常的熟悉。他深知尽全力保证风机正常运行是他工作的重要使命。统一了系统之后，在系统备品备件方面的储备相应减少了很多，大大节约了库存成本。由于驱动控制系统统一选用了西门子的产品，尚先生对操作系统的熟悉时间减少，熟悉程度增加，在自动化部的技术尚先生仅用一周时间就熟悉了所有设备的维护和操作，可以完全保证风机和高炉的正常运行，这在传统的模式中是不可想象的。由于采用同一个供应商，但凡有些技术问题需要解决，他会随时拨打西门子服务热线电话，24小时任何时间拨打都有专业的人士服务，对于现场中遇到的任何问题他都能够得到有效帮助。
全集成驱动系统引入划时代的变革
正是因为像昆钢这样的很多客户的回馈，使得西门子在多年前就已经意识到，将驱动系统与控制系统全部整合，形成“全集成驱动系统”，进而可以实实在在地帮助客户提高系统的可靠性并提升其经济效益。如今，西门子已经完全实现这样的全集成。
驱动产品线的横向集成。不同驱动产品线的横向集成，这包括电气设备和机械设备的横向集成将会成为广大中国用户越来越多的选择。这将会帮助用户生产出质量更高的产品，也将会帮助用户极大的提高生产效率。同时，这也会极大的降低用户在售后服务，以及备品备件方面的投入。
生产和管理的纵向集成。生产和管理的纵向集成，在生产企业内，所有生产线的现场设备，从驱动系统到控制系统，再到上层的制造执行系统(MES)和企业洮南计划系统（ERP），能够做到完全兼容，无缝连接，在生产企业中没有信息孤岛。此点是实现节能增效、***生产的重要前提，也是所有现代化生产企业的必由之路。
产品生命周期的集成。西门子可以为客户提供涵盖整个产品生命周期的丰富软件工具和专家服务：从产品设计、生产规划、生产工程，到生产实施，直到服务。从而可确保***的性能和更佳投资保护，实现***生产力、可靠性和效率。通常一个钢铁生产线铁西项目需要较长时间，如果用户选择不同品牌的驱动产品和技术平台，其时间会更长，具体体现在：***，项目启动时间差。选择不同品牌的驱动系统需要不同的招标会议，这会增加项目启动的时间；第二，项目调试时间差。选择不同品牌或技术平台的驱动系统，将使用户不得不花两倍以上甚至更多的时间进行不同系统的调试以及系统间兼容性的调试；第三，人员培训时间差。为了维护不同的驱动系统，用户将不得不配备更多的系统维护工程师，也不得不花更多的时间和投资在人员的培训上，以确保对每个驱动系统和技术平台有所掌握。而所有的钢铁生产企业，无不希望在项目立项投资后，能够马上进行产品生产，因为晚一天生产，就意味着总投资额0.5%的损失！而西门子的全集成驱动控制系统，将会帮助用户极大的缩短产品开发周期。
全集成驱动系统使他的工作变得比以前轻松和***，这也使他偶尔可以在走出办公室的那一刻，抬头看一看美丽的高原蓝天调兵山。石义伟深信集成的科技帮助他守护了高炉的“心脏”。
